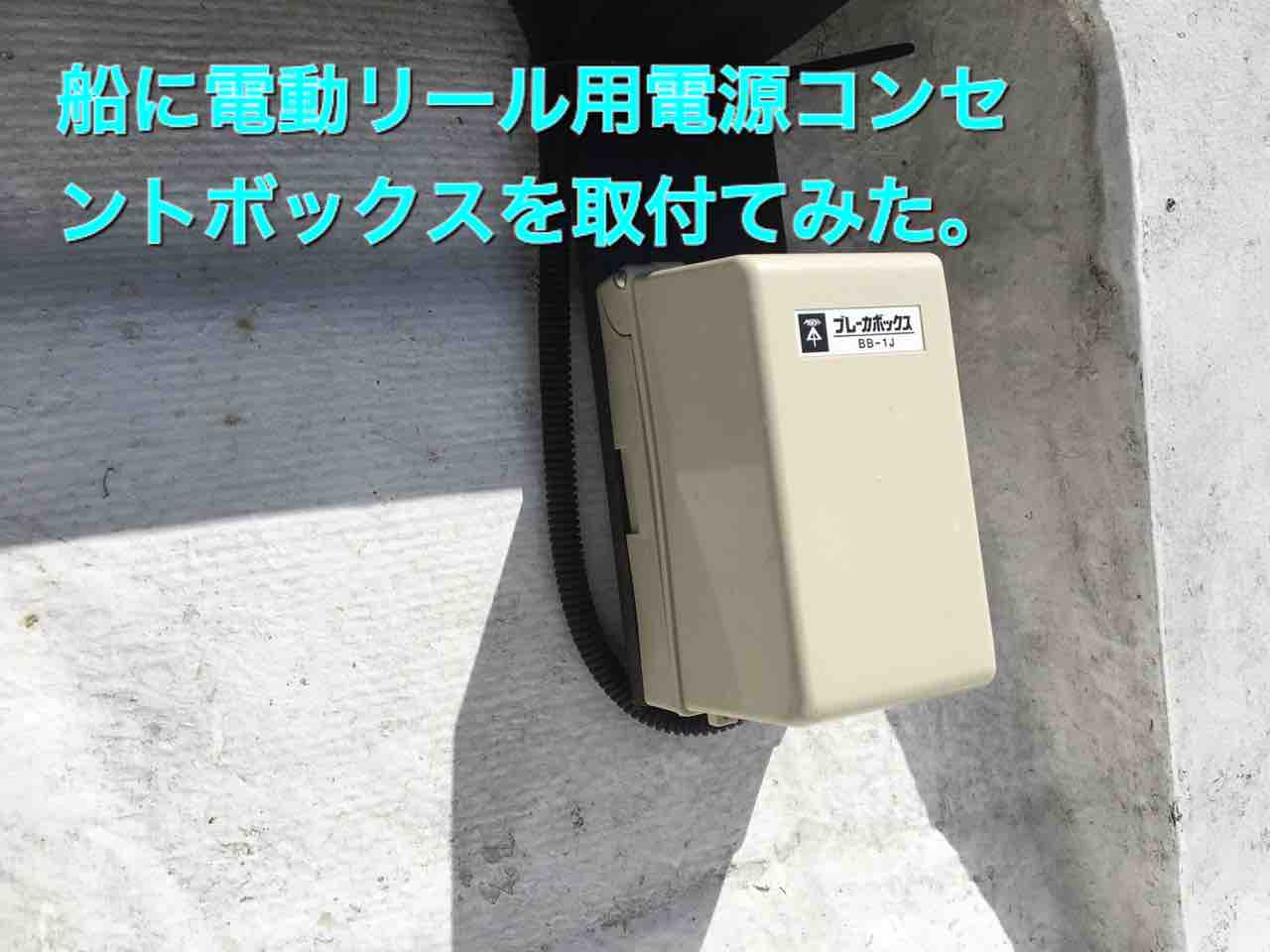

今回は、漁船かつ丸の使い勝手向上の第２弾となる電動リール用電源コンセントボックスの作成及び取付をしたのでアップしたいと思います。
先ずはネットで電源コンセントボックスを買おうと調べてみました。これが結構高いのです。

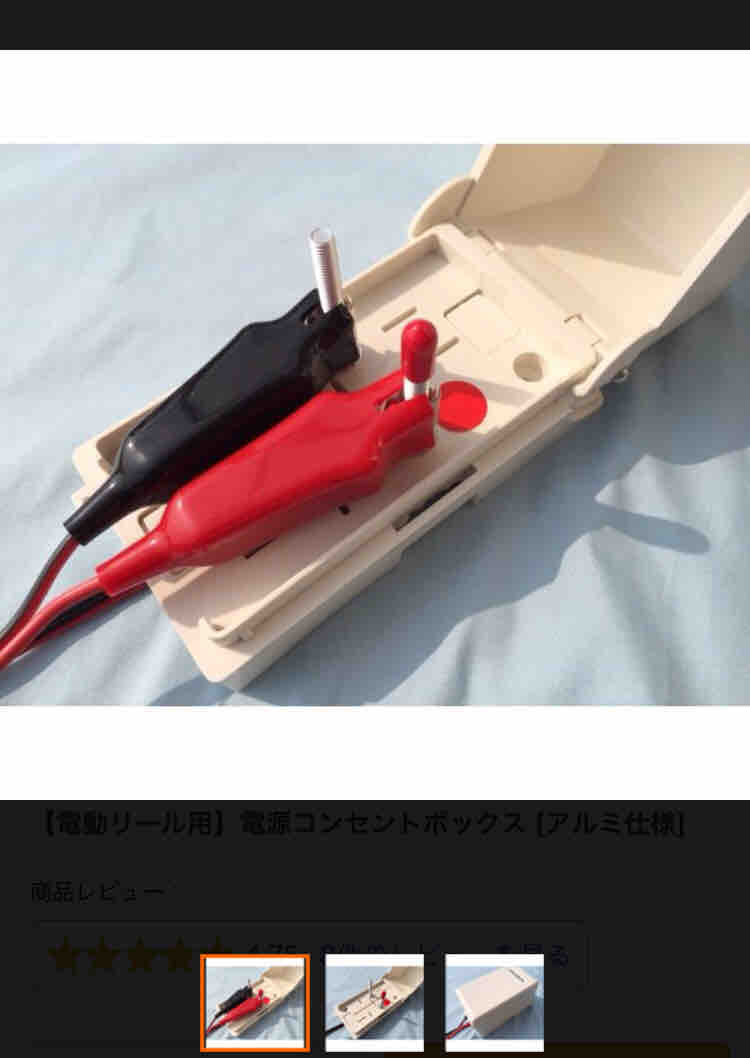

このタイプが安い方で7,300円、プラス送料900円です。8,000円をオーバーです。前後に取り付けたら16,000円です。これくらいなら自作出来るのではないかと思いました。

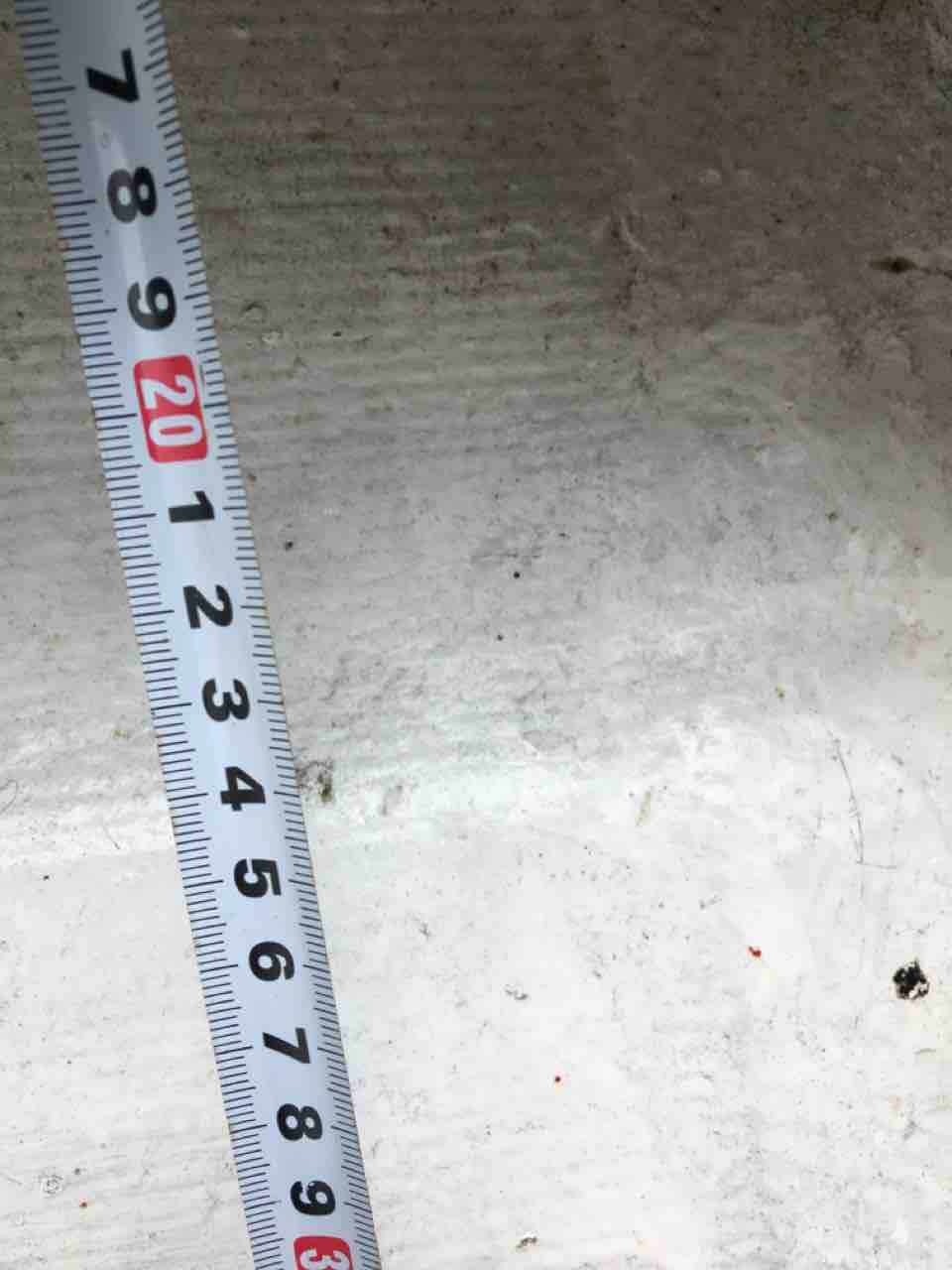

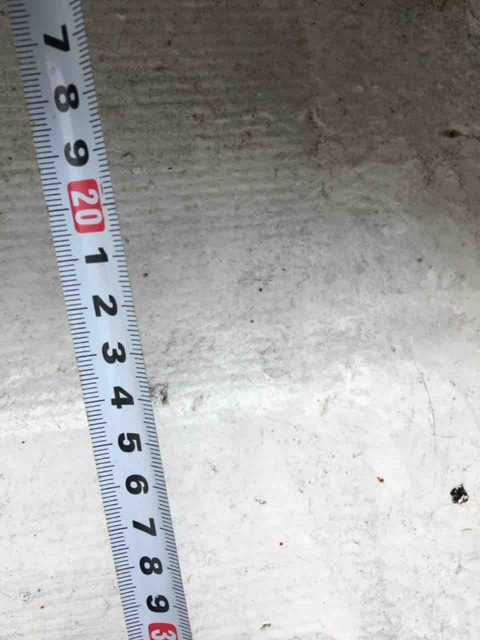

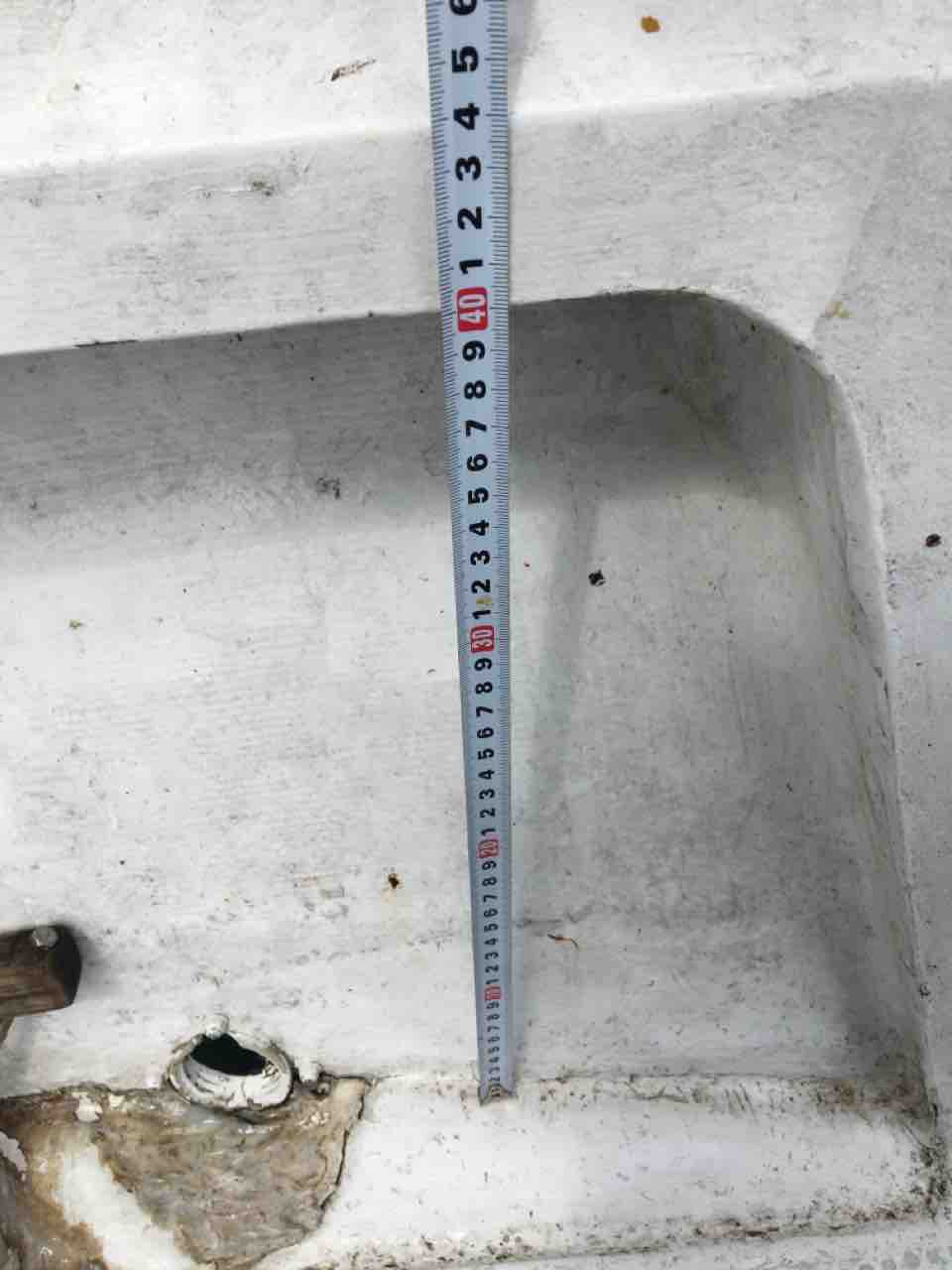

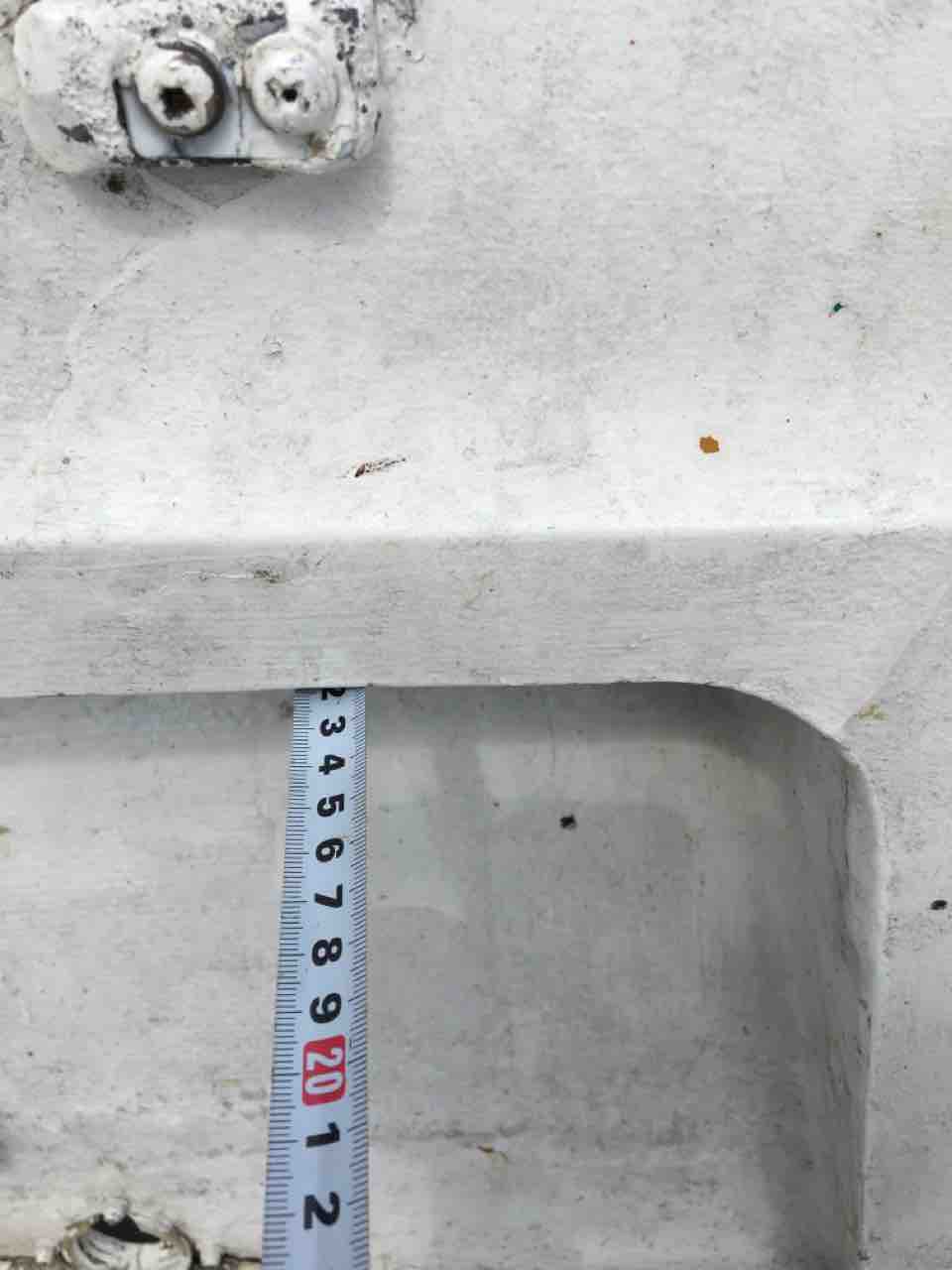

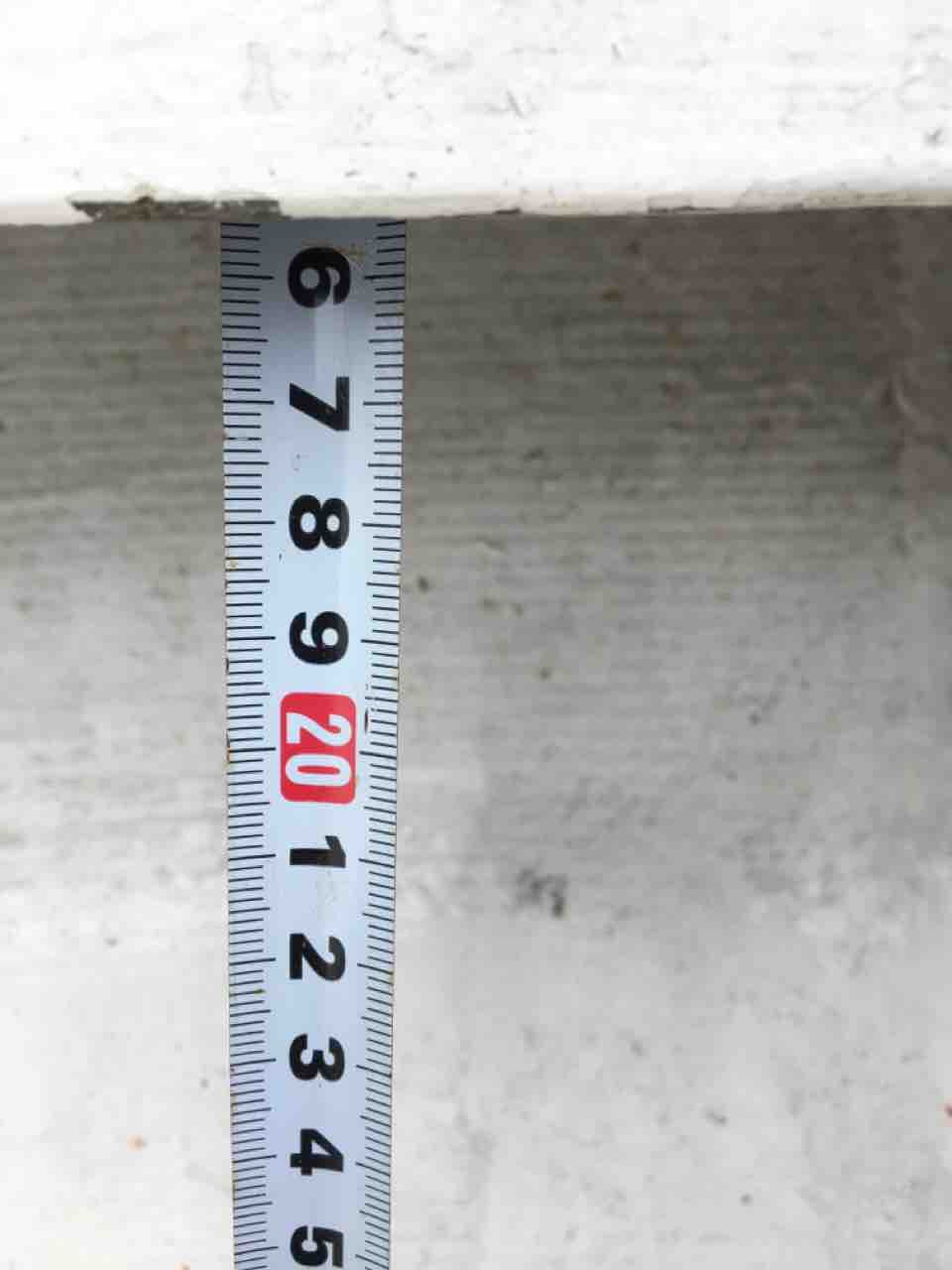

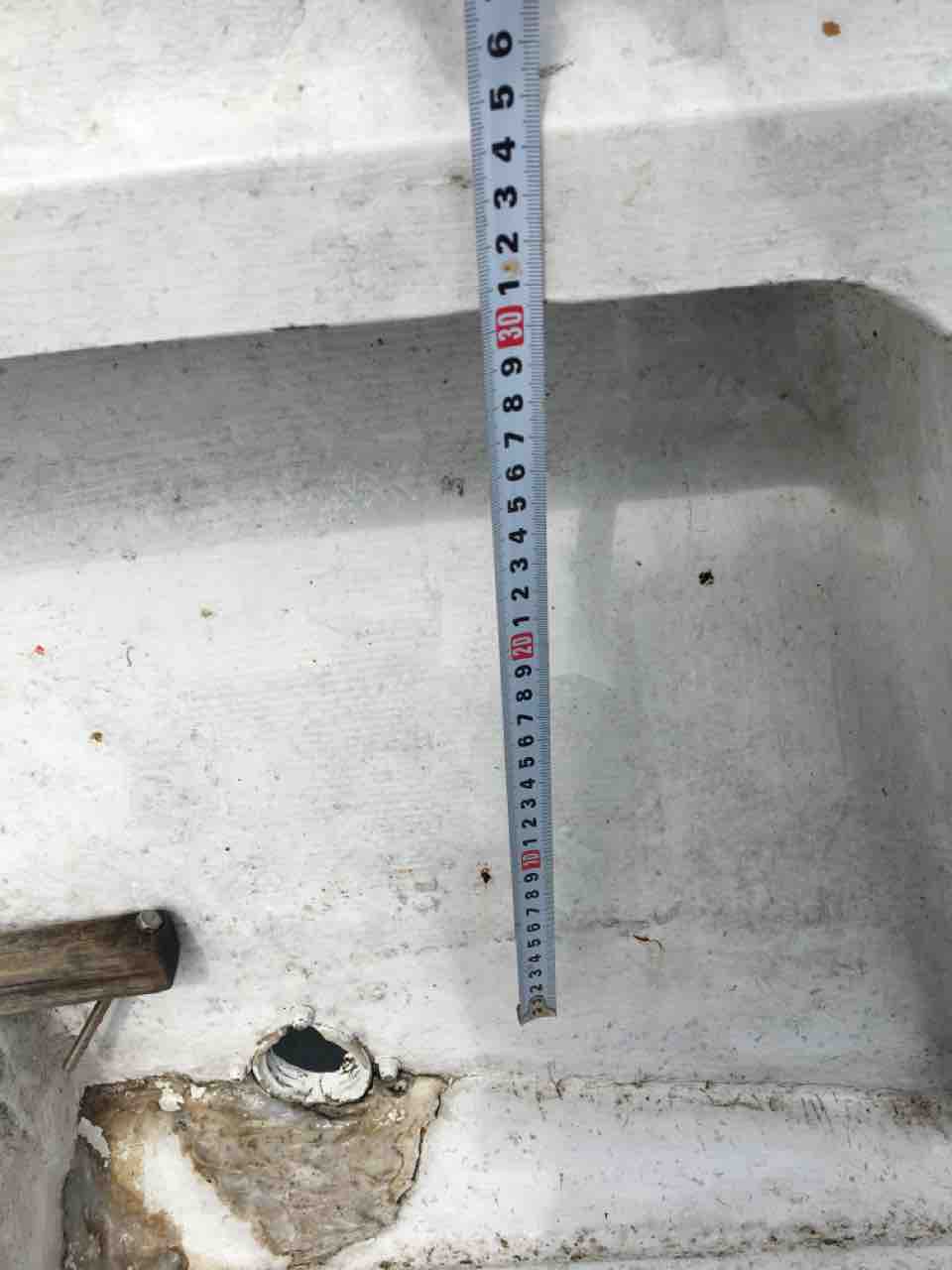

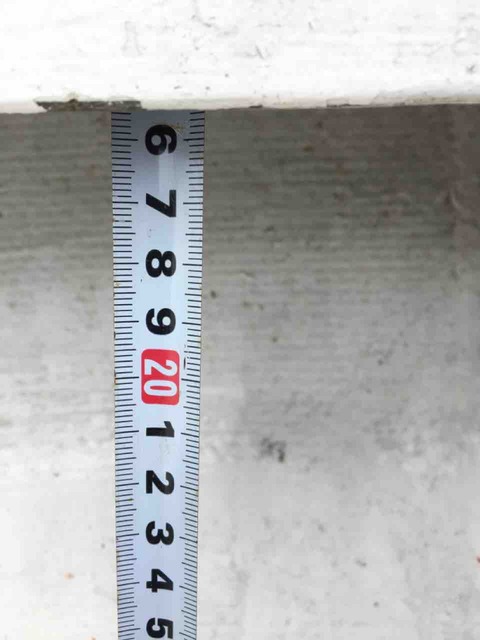

先ずは、かつ丸の取り付け位置を決めて採寸します。
次にホームセンターをまわって必要なパーツを買い揃えます。

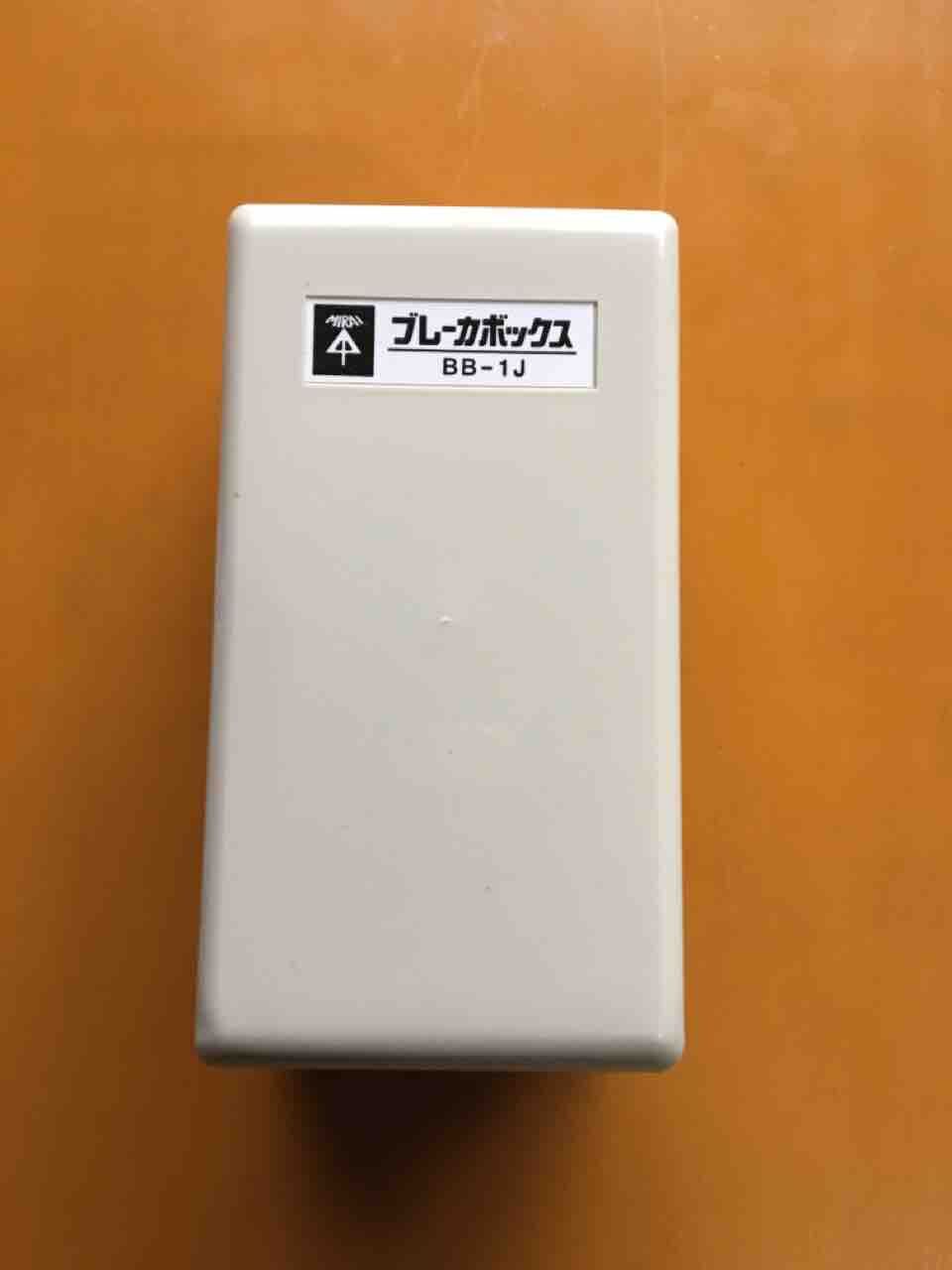

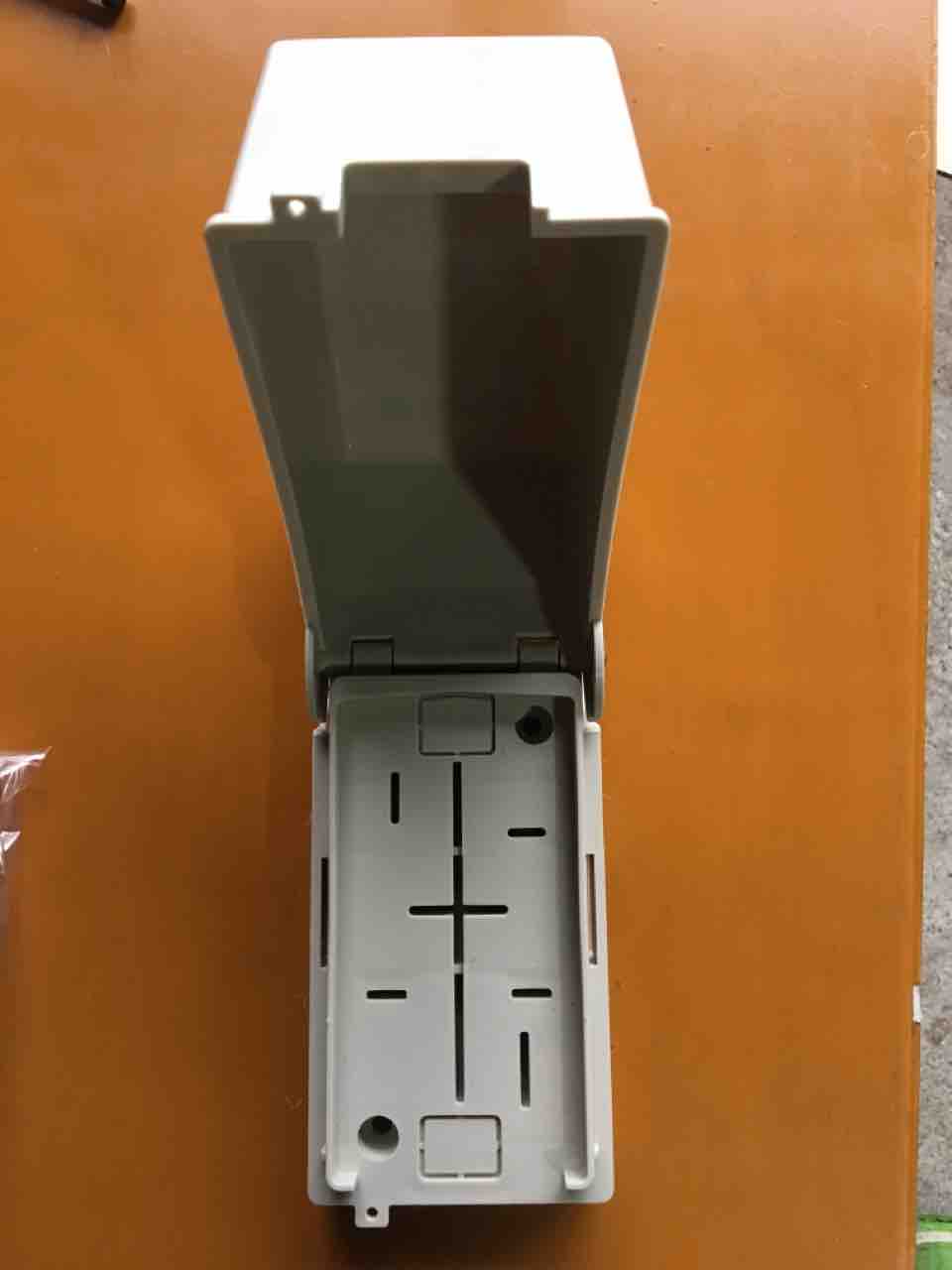

ブレーカーボックスが約700円でした。

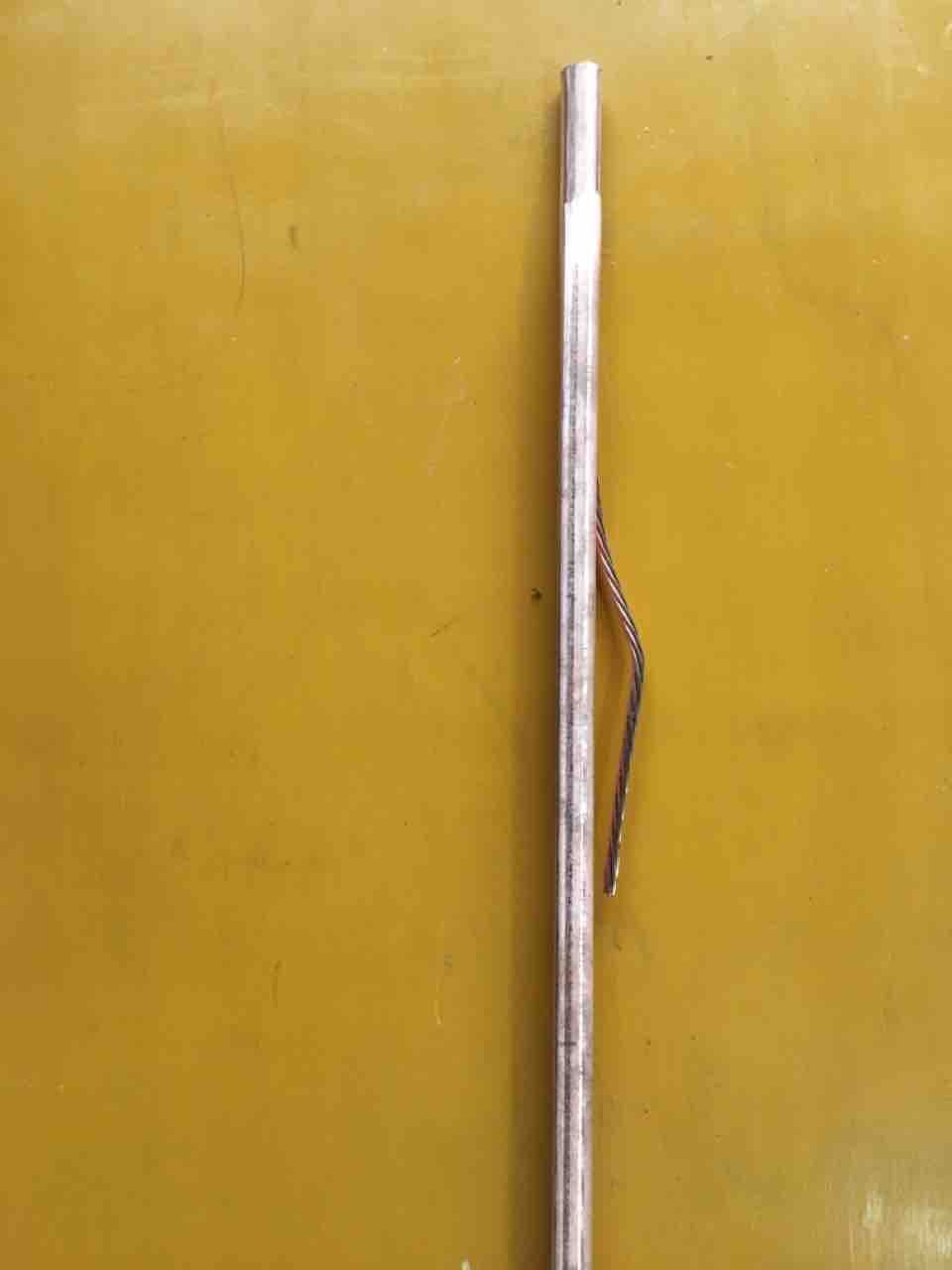

これはアース棒です。
200円くらいでした。

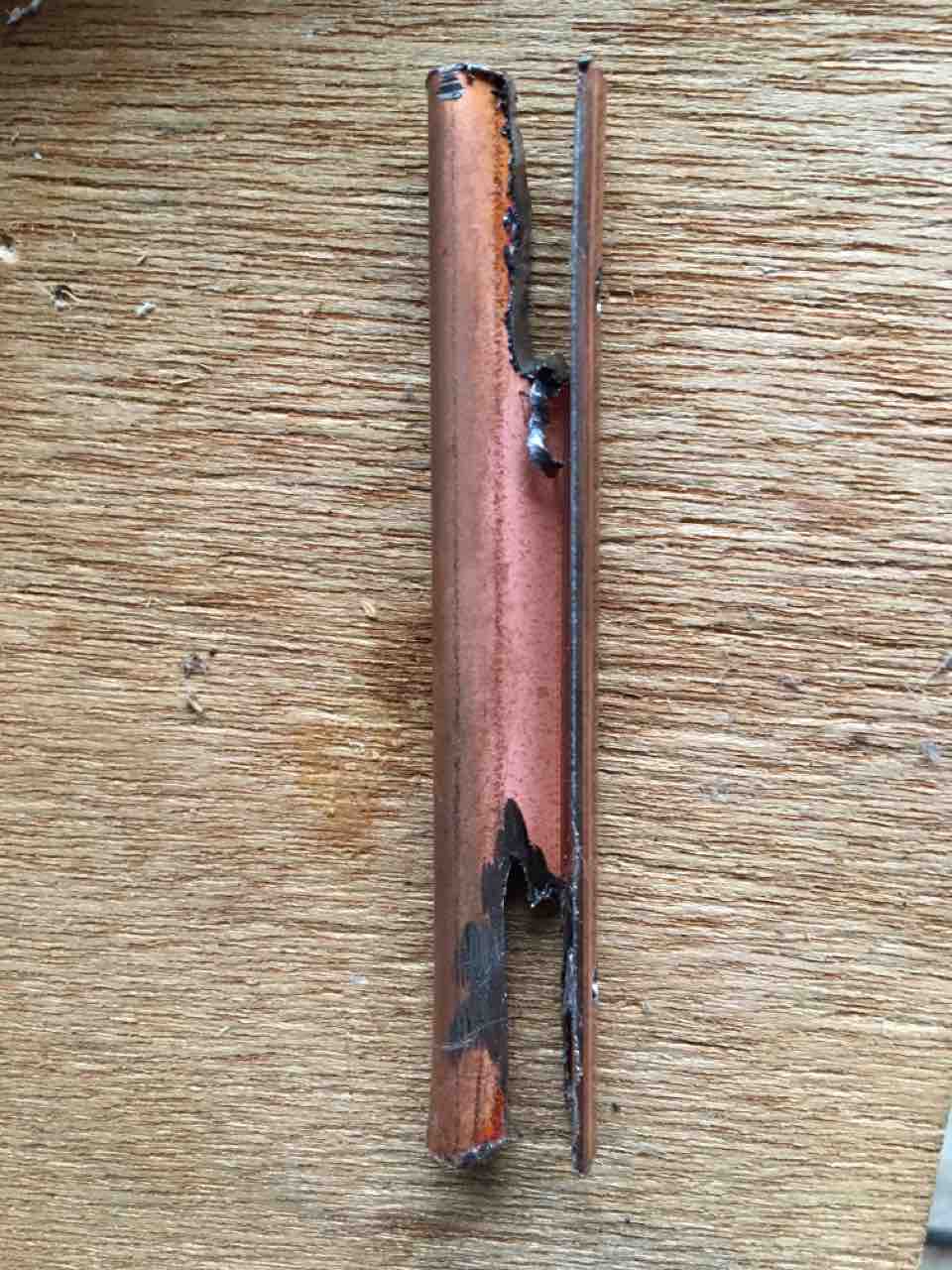

アース棒をグラインダーでカットしてドリルで穴を開けました。
これが結構硬くてドリルが3本折れてしまいました。
こんな感じですが取り付けの為には少しカットする必要がありました。

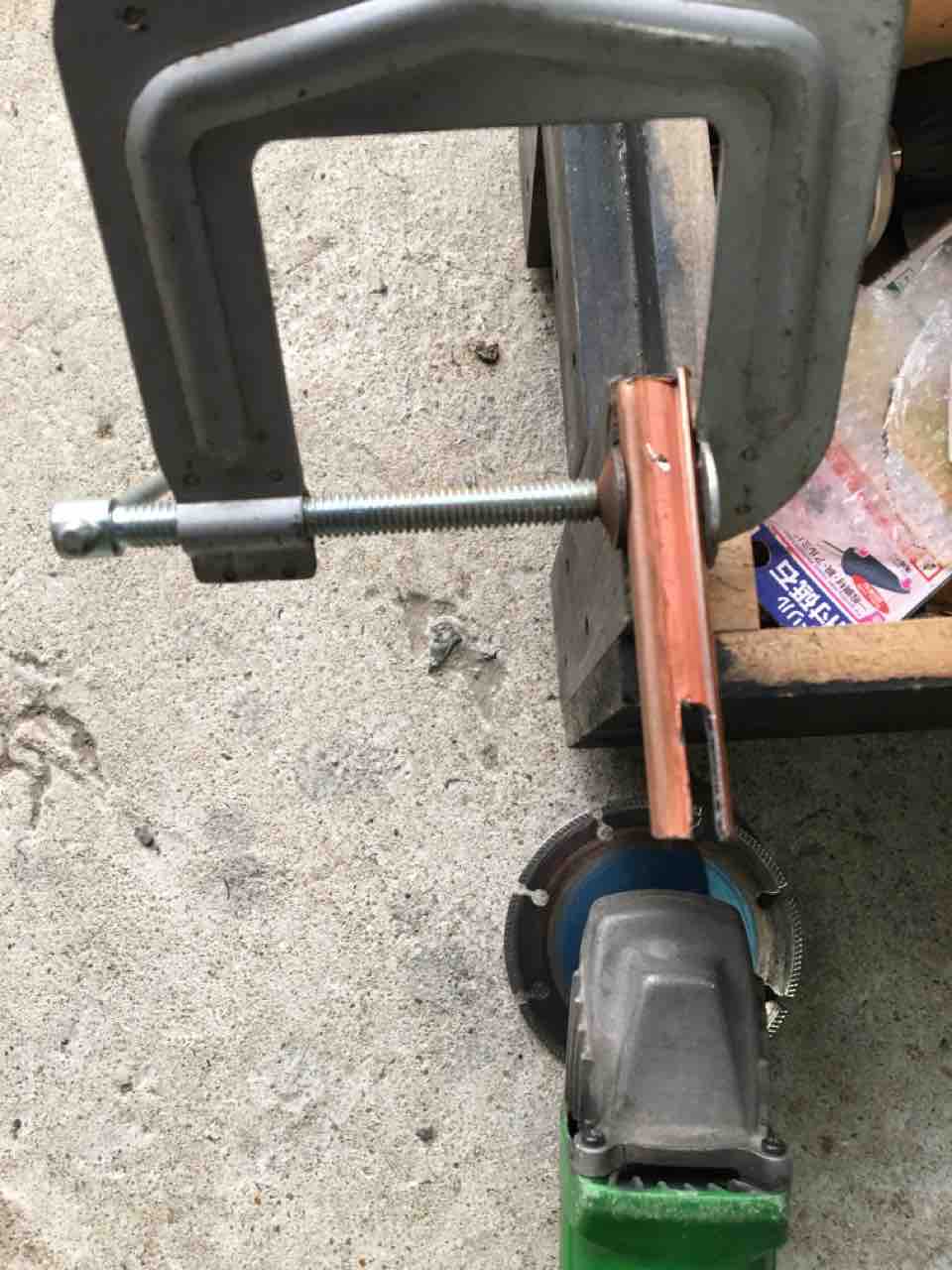

グラインダーで削ります。

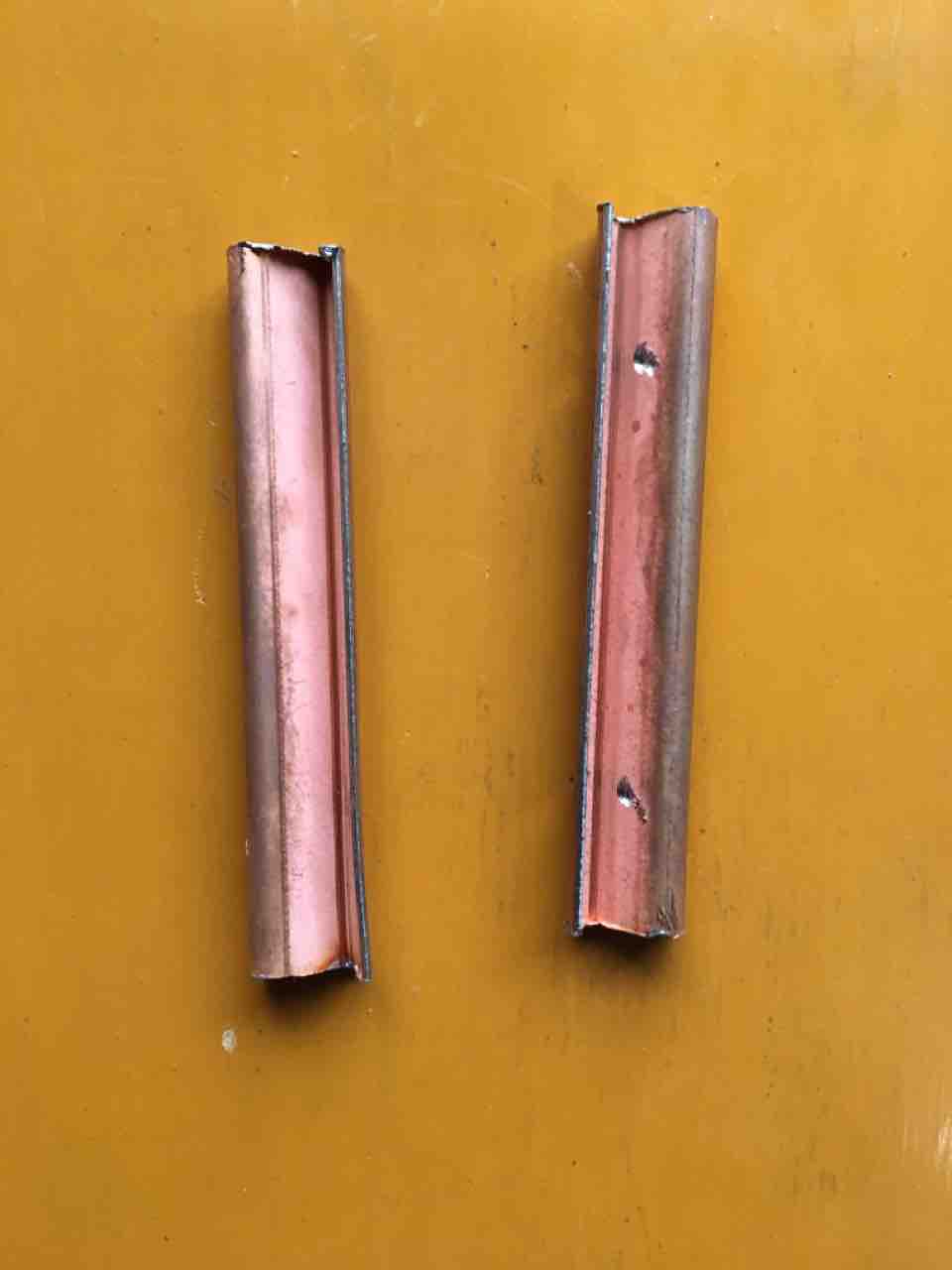

こんな感じです。
もう１本も削ります。

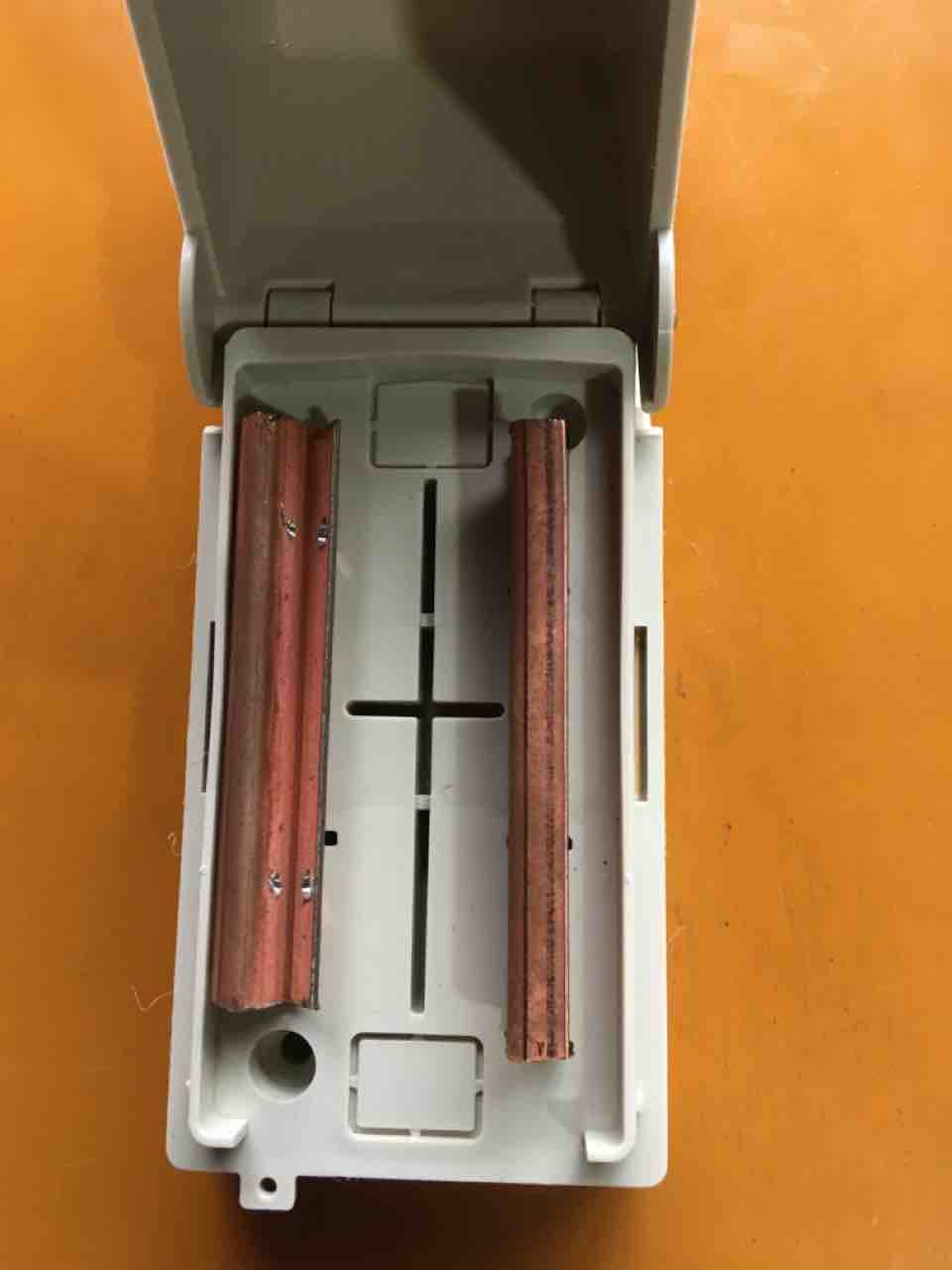

これで取り付けできそうです。

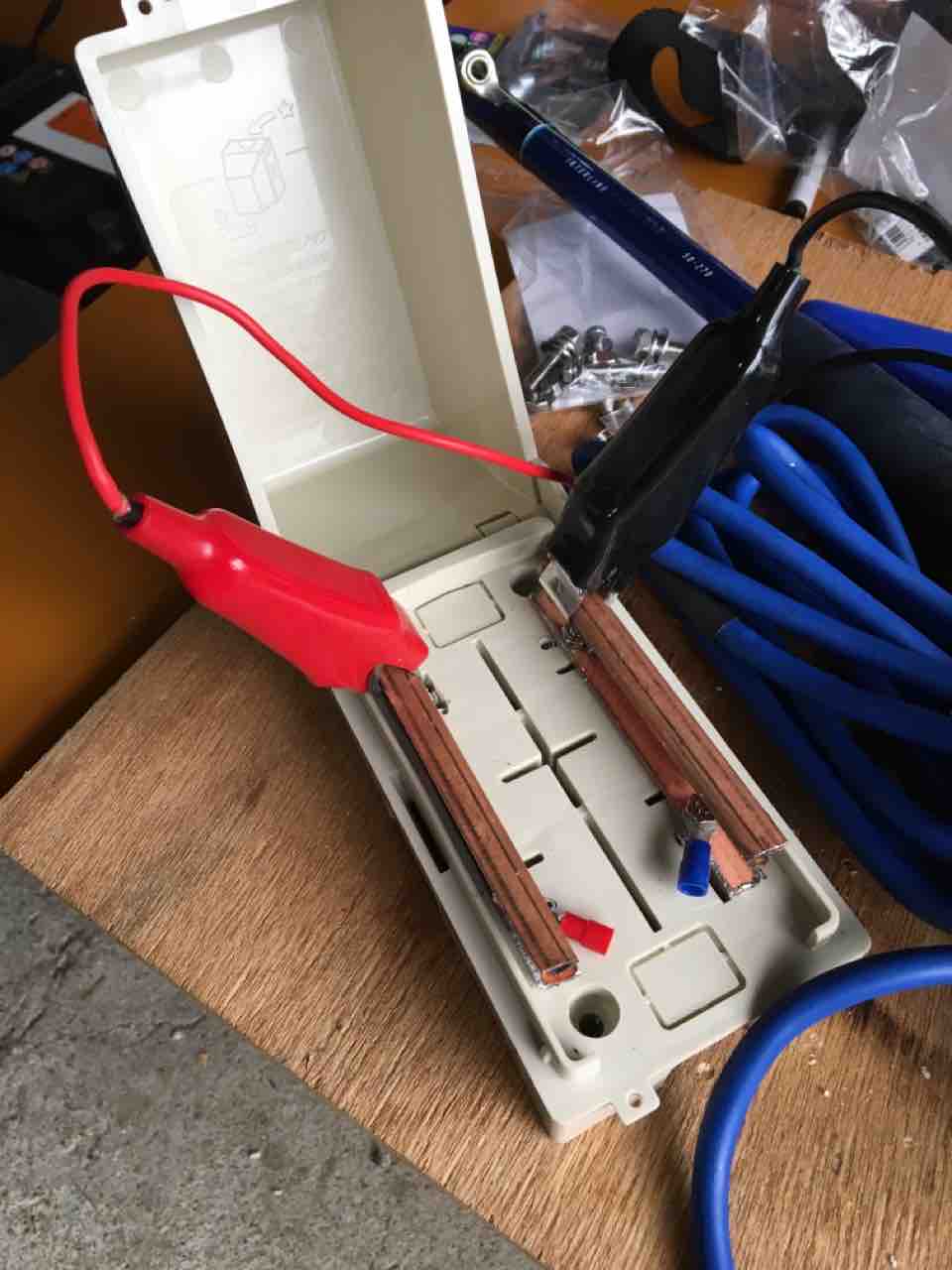

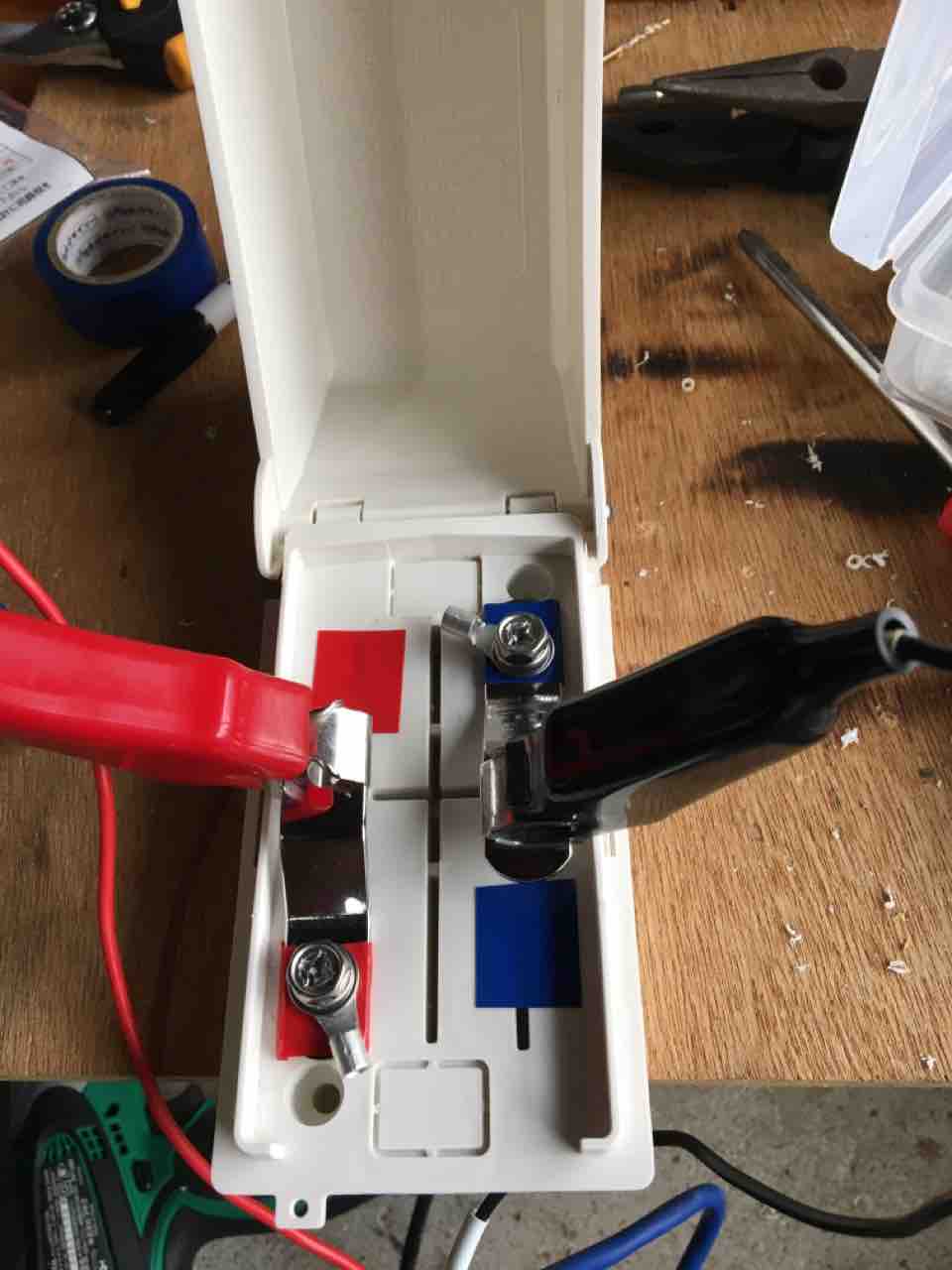

試しに電動リールのフックを掛けてみます。電動リール２台はいけそうです。
こちらがかつ丸の前部で釣る人達用です。

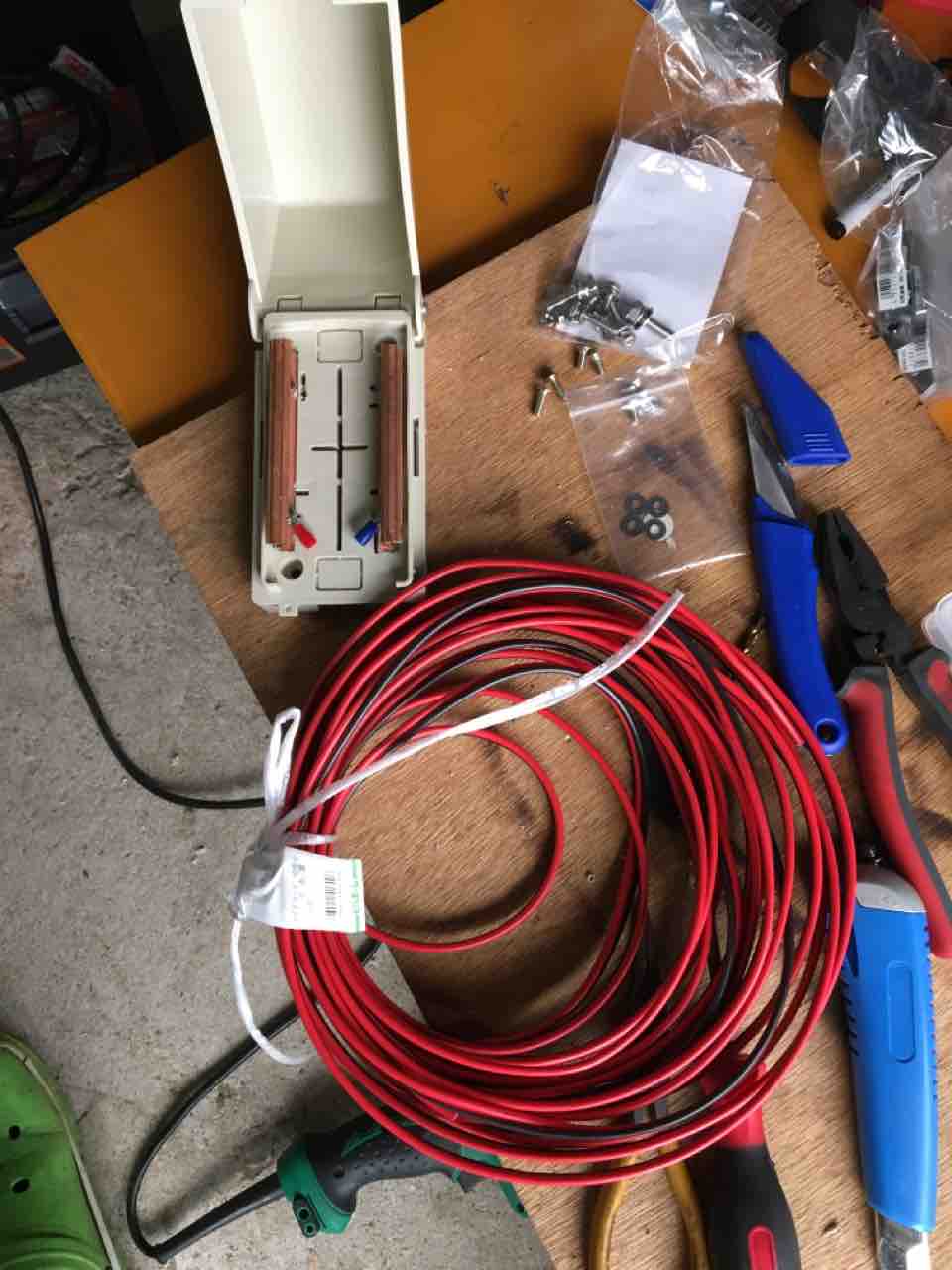

配線コードは、10メートル用意しました。VFFコードです。容量の大きい物にしました。配線チューブも同じく10メートル用意しました。

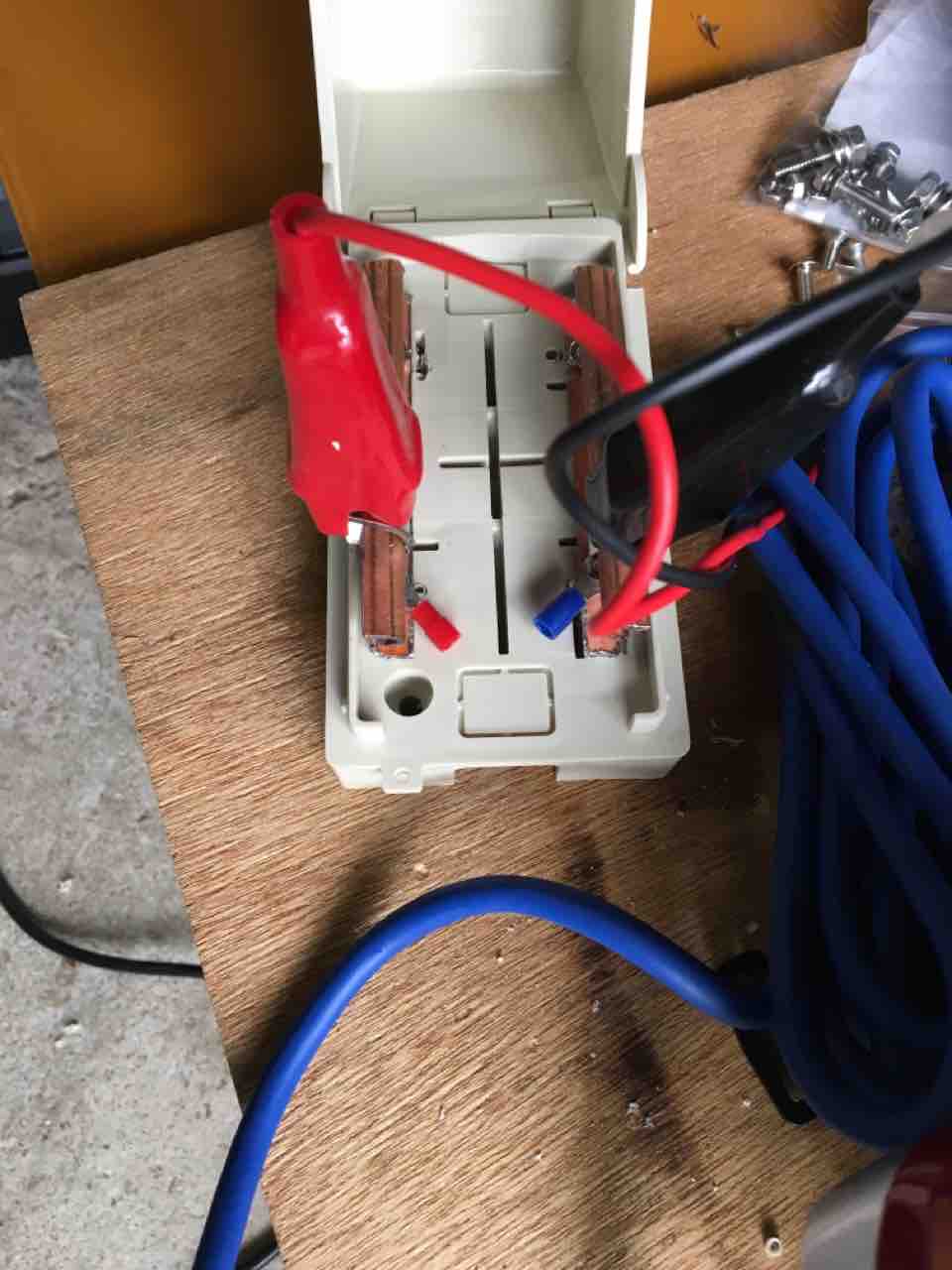

こちら側は、配線をしてかしめておきたいと思います。

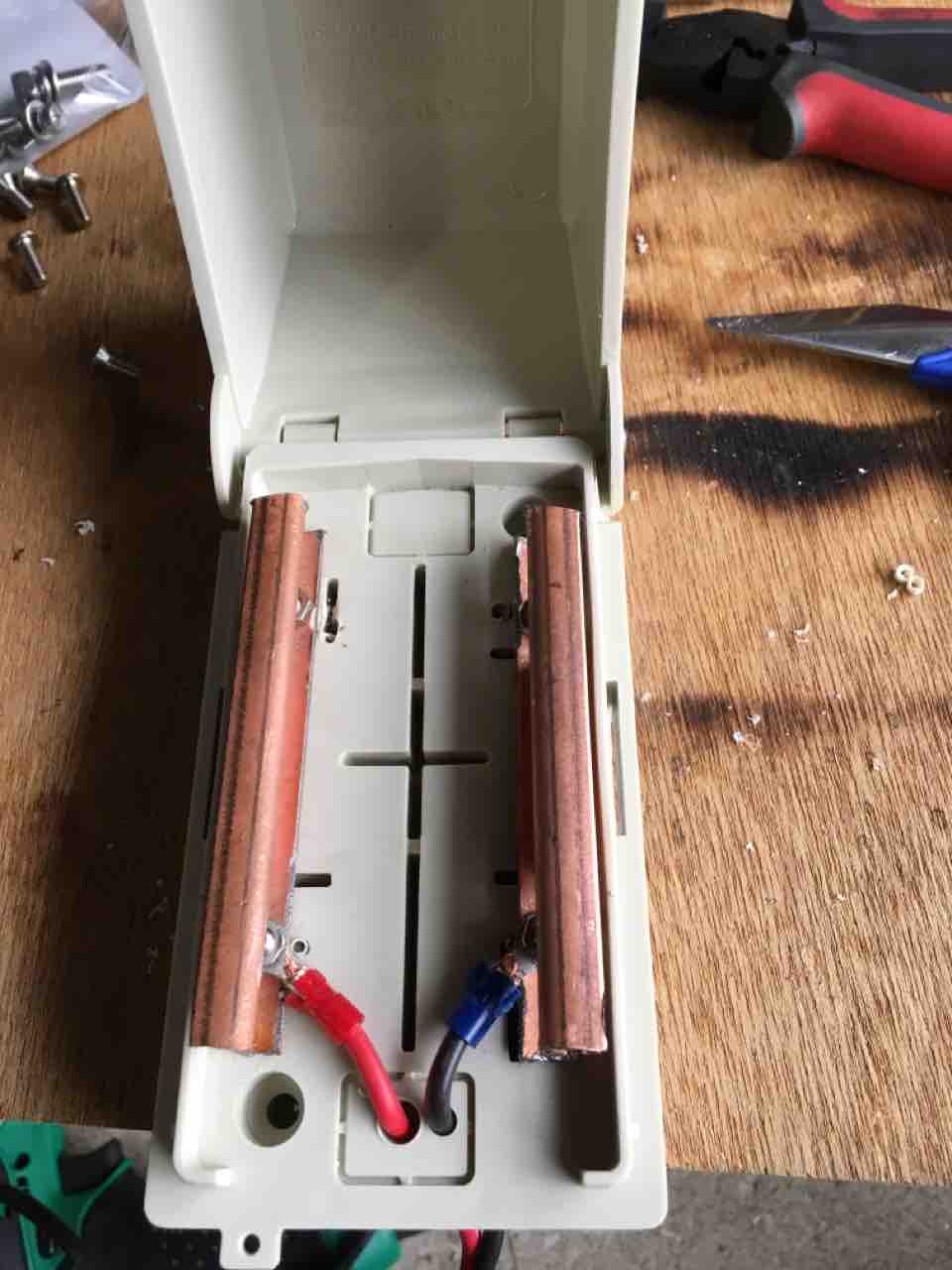

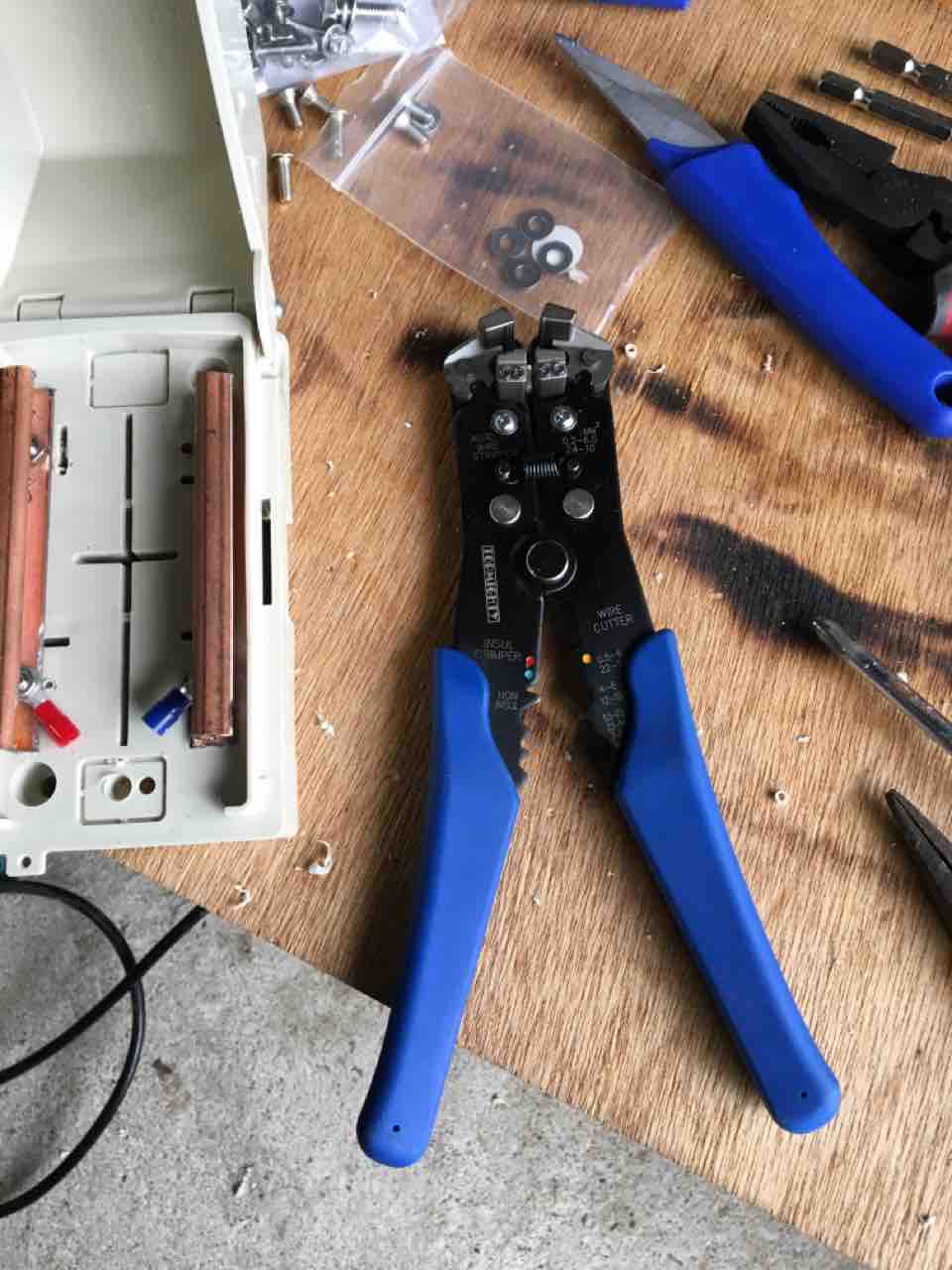

丸型端子をかませてかしめました。

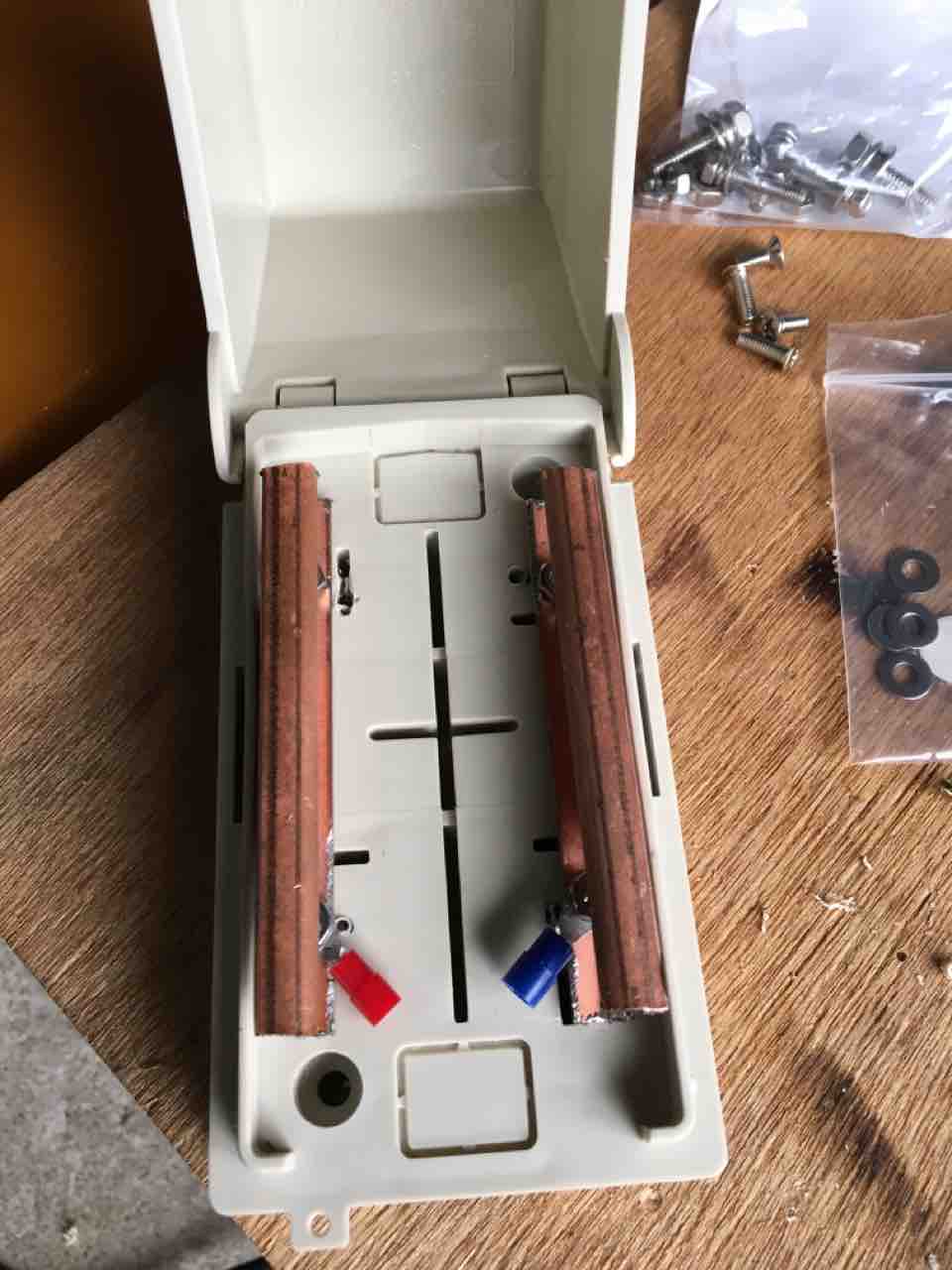

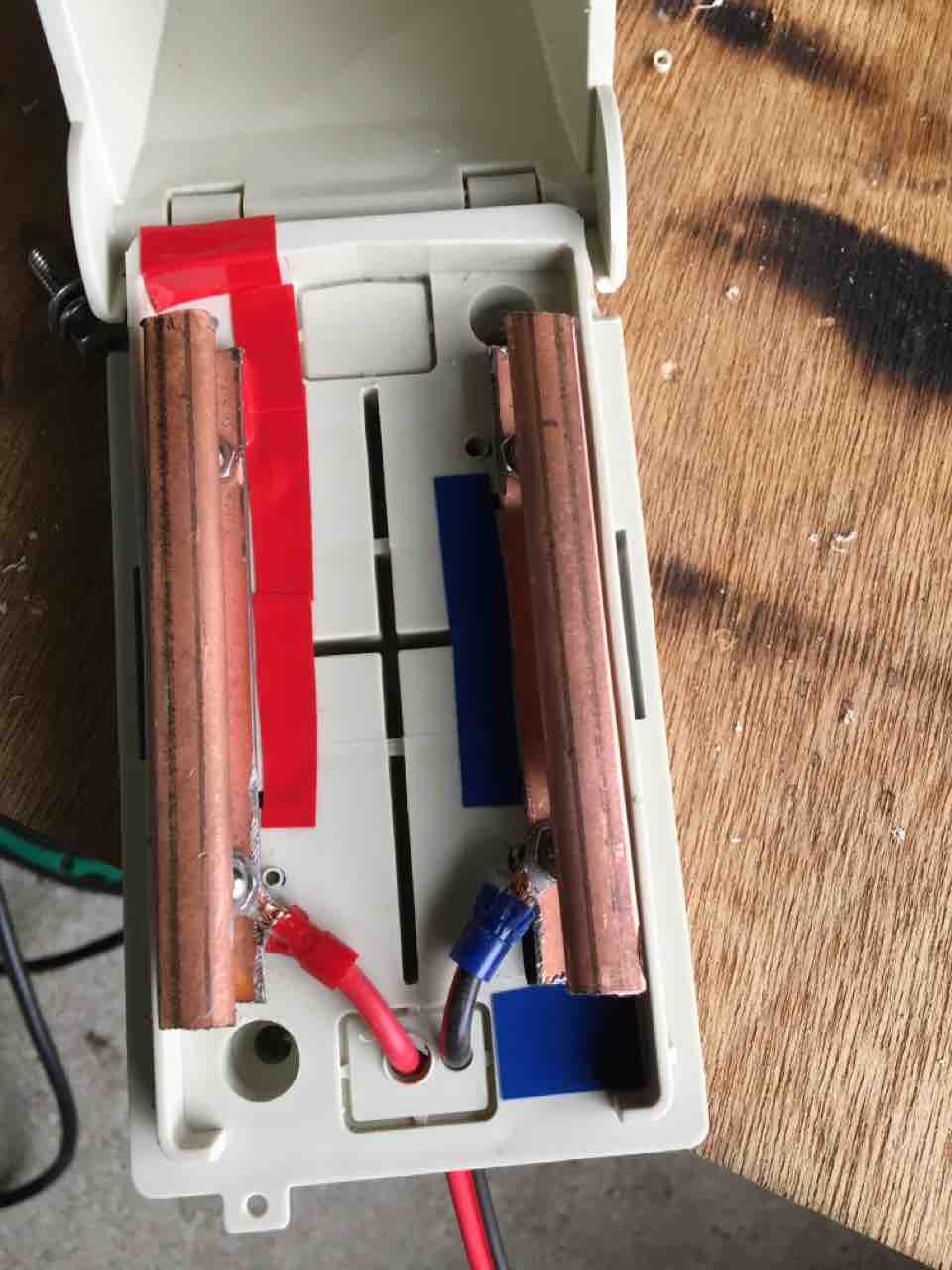

ビニールテープを貼ってプラスとマイナスを間違えないように表示します。

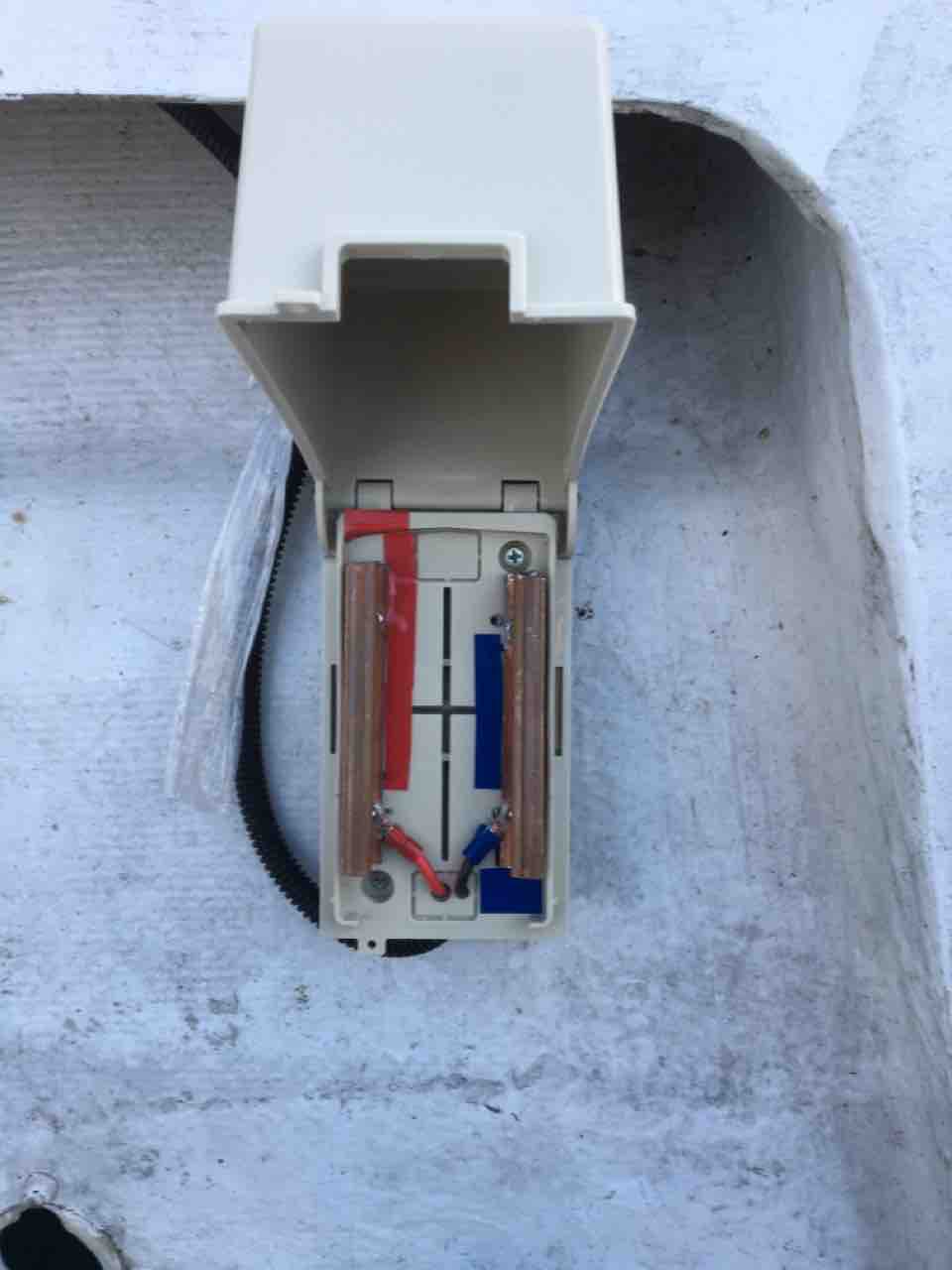

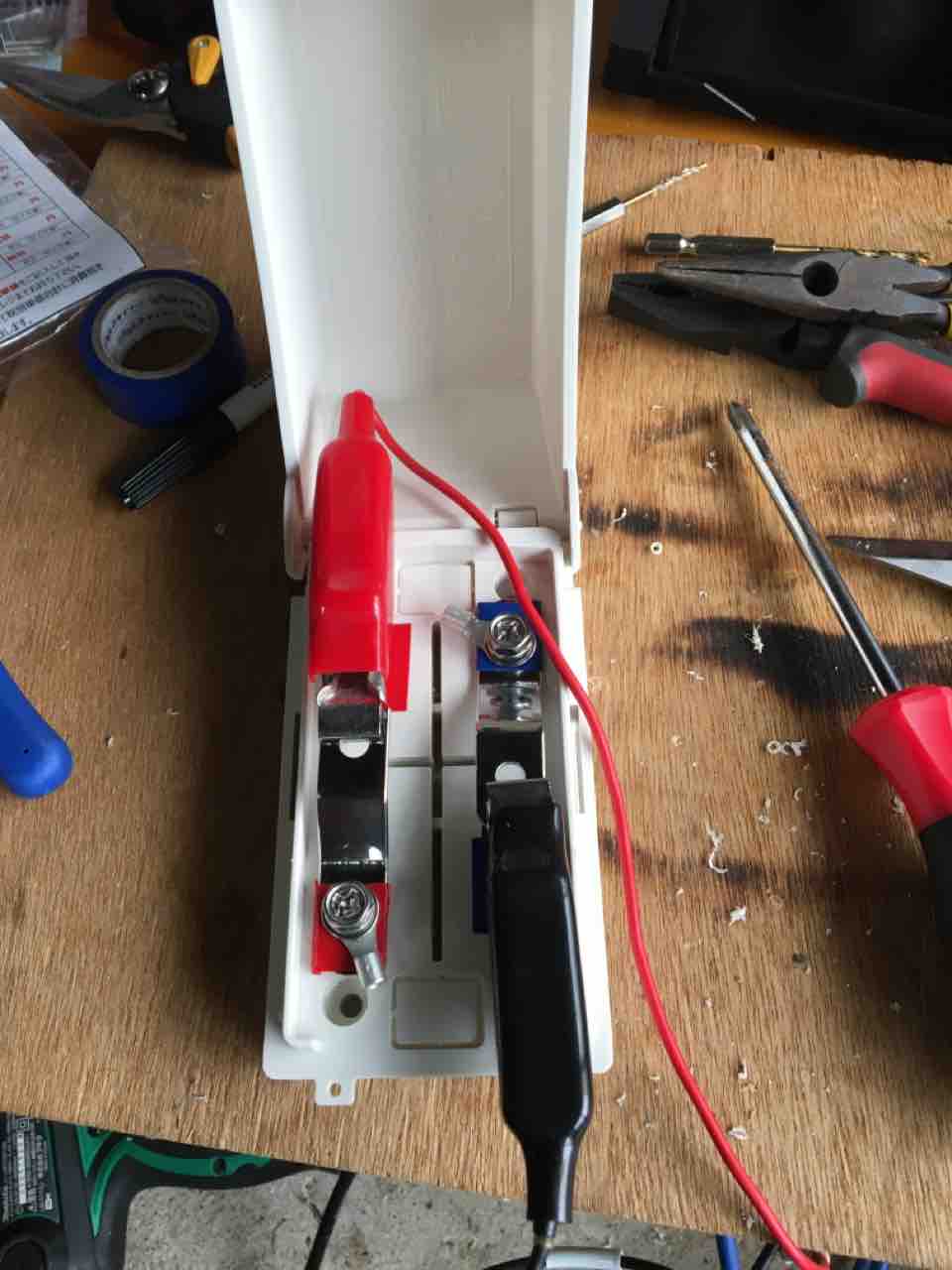

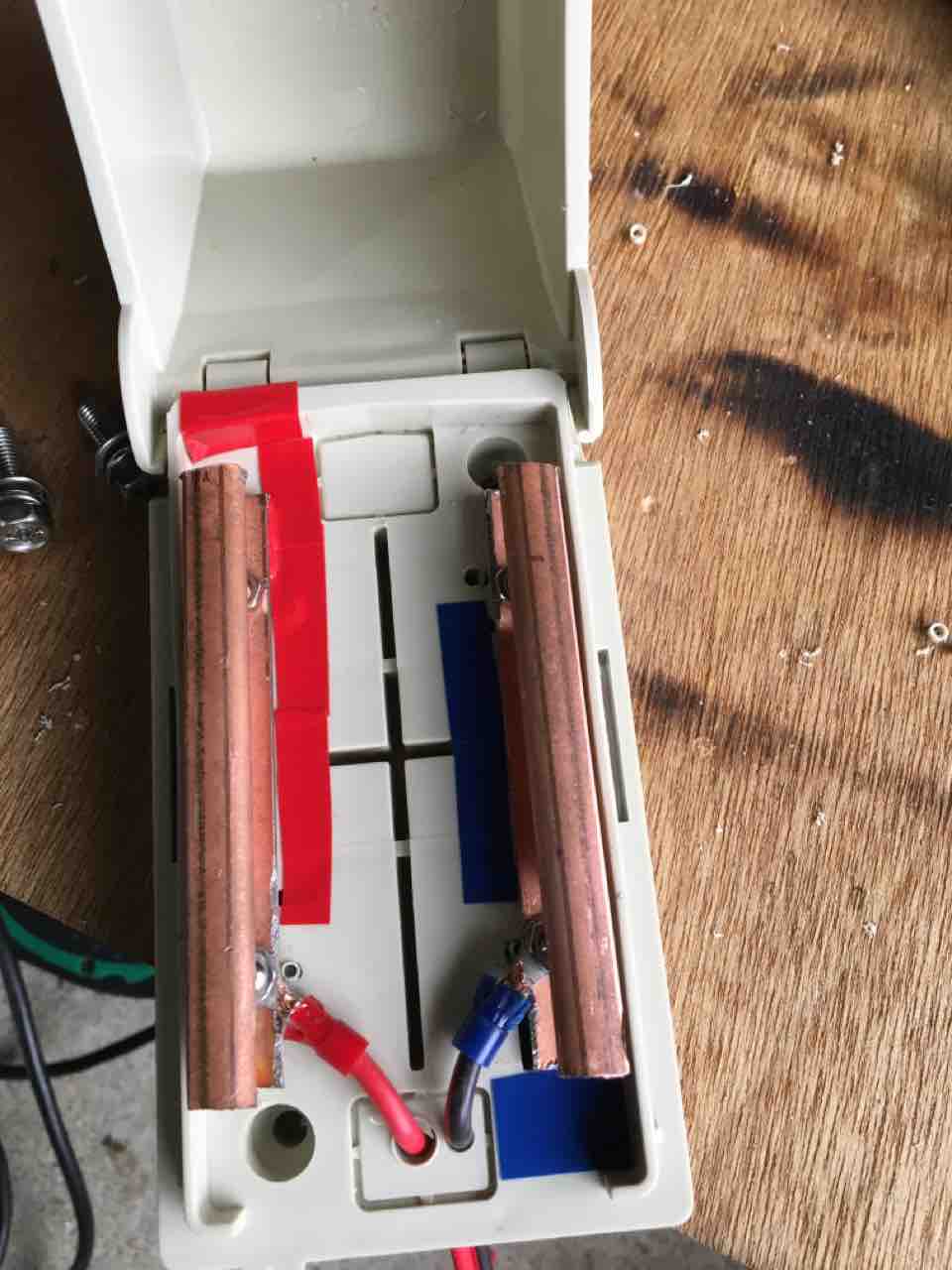

取り敢えず前部の電源コンセントボックスは、完成です。

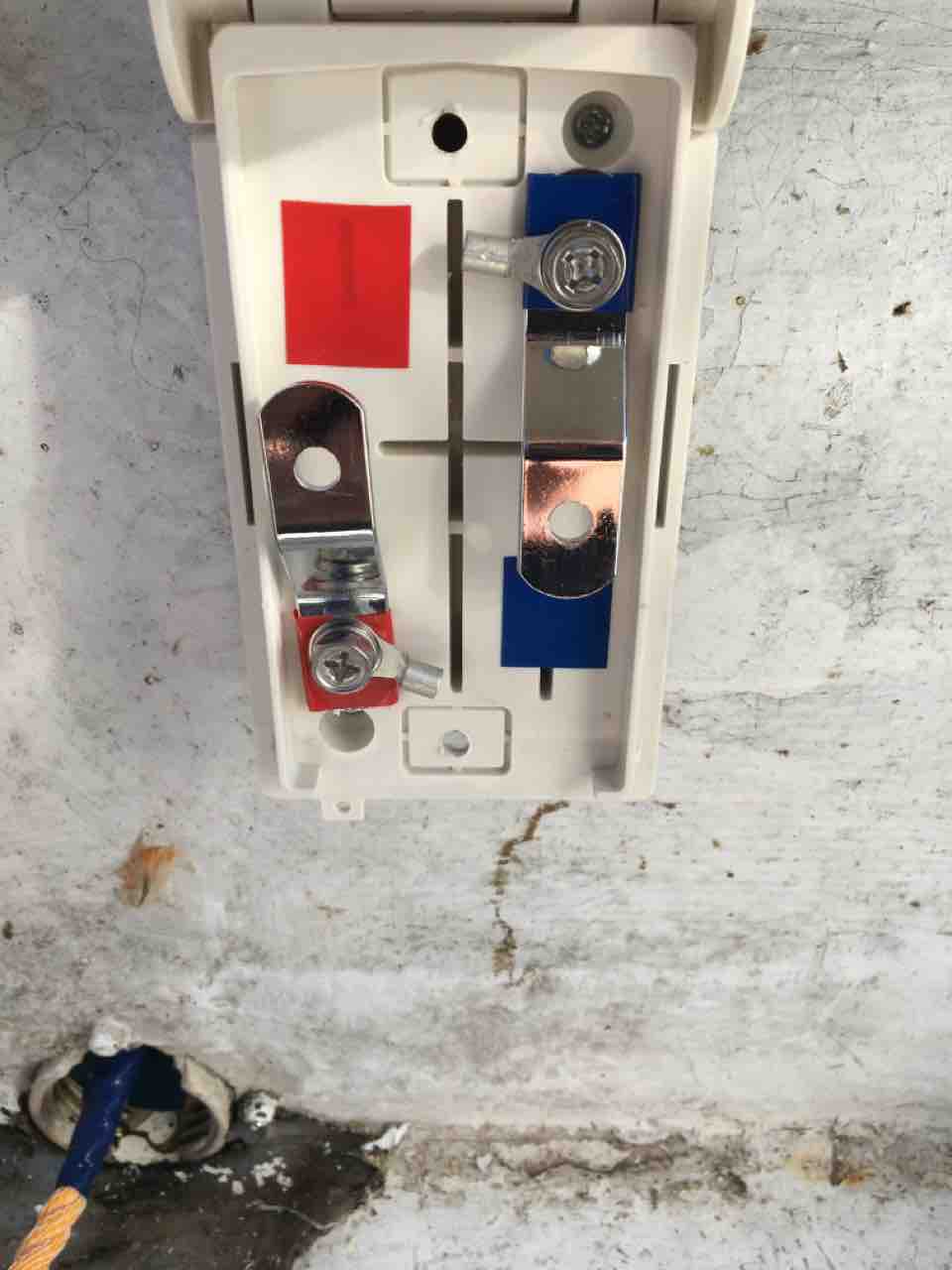

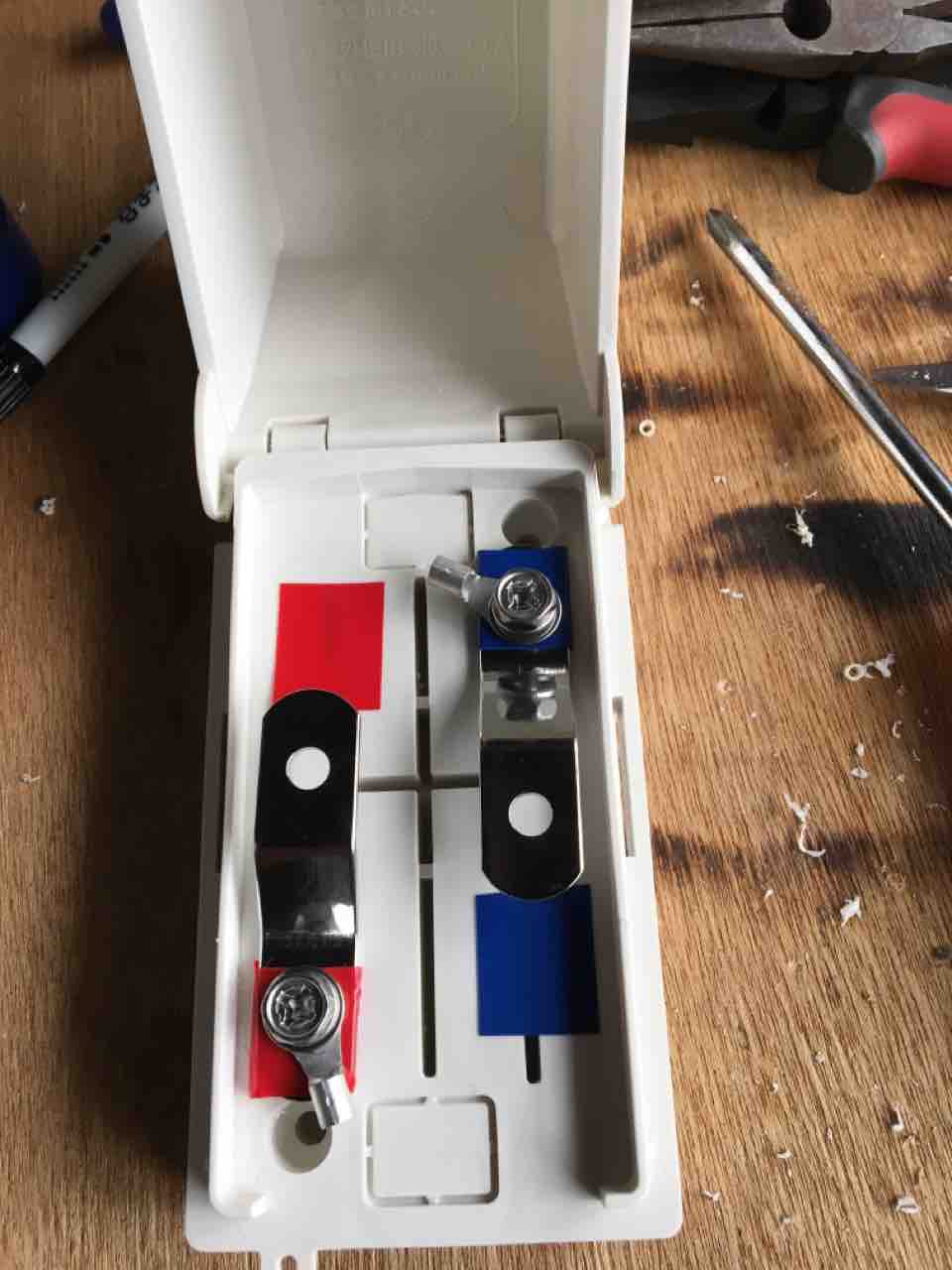

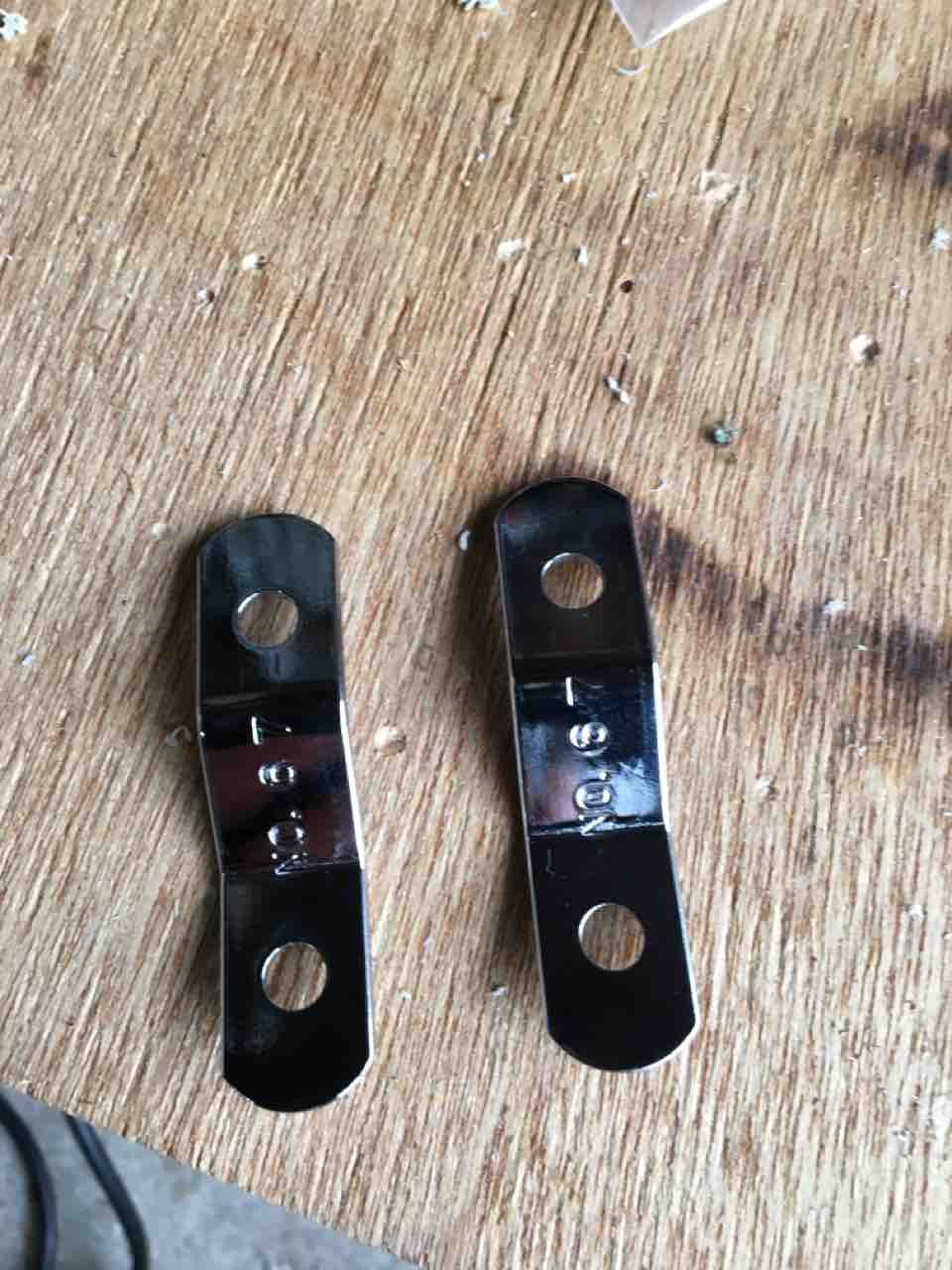

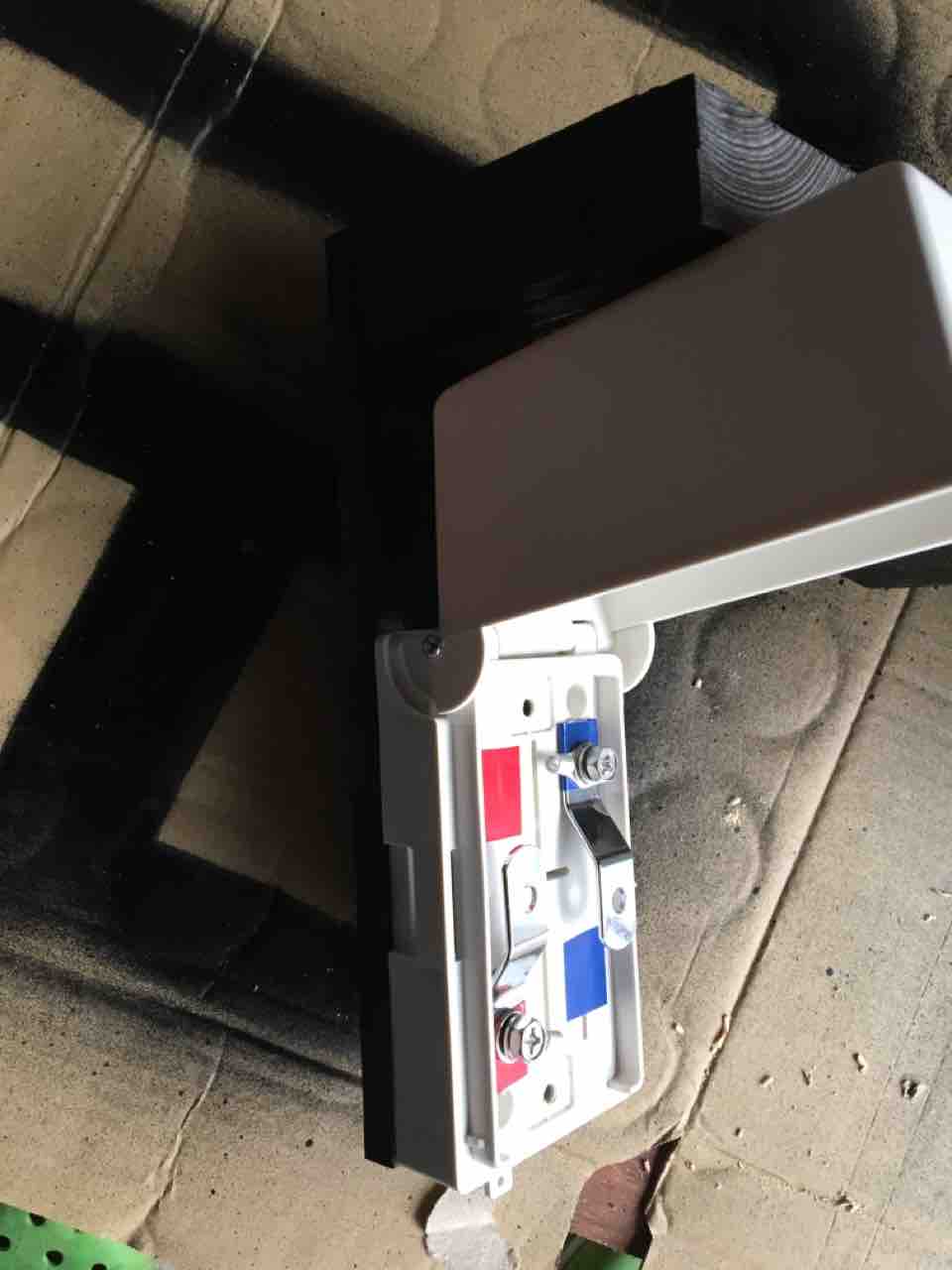

次は船長用のコンセントボックスを作成します。こちら側は、1人で使うのステンレスの金具を取り付けます。
加工の必要もなく楽です。しかしブレーカーボックスの裏側には仕切りの出っ張りがいくつかありボルトナットの取り付けの邪魔になるところがあり、その部分をカットするなどの手間がかかりました。
このかまし方だと外れる可能性があります。
このかまし方の方がガッチリ掛かります。

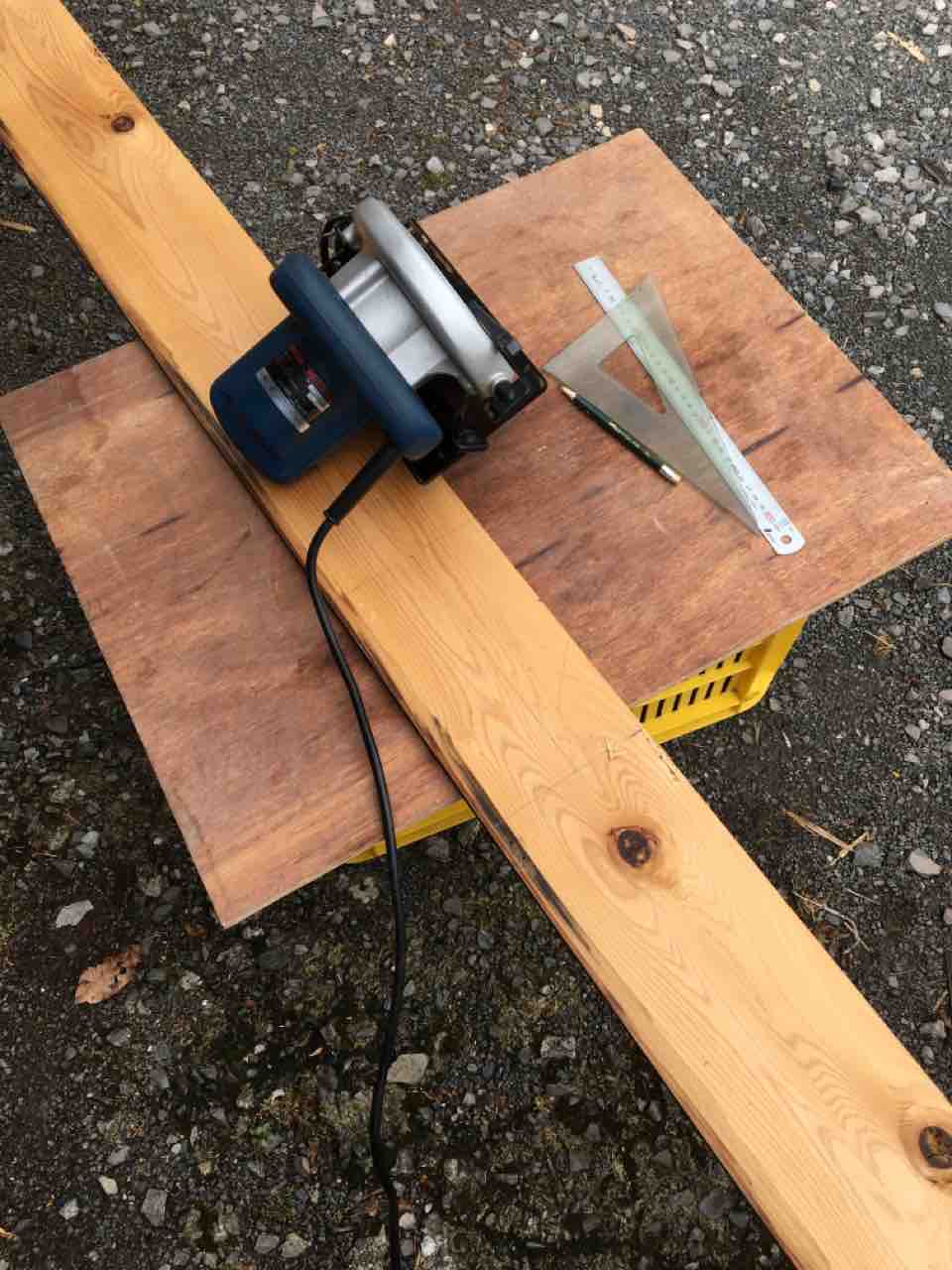

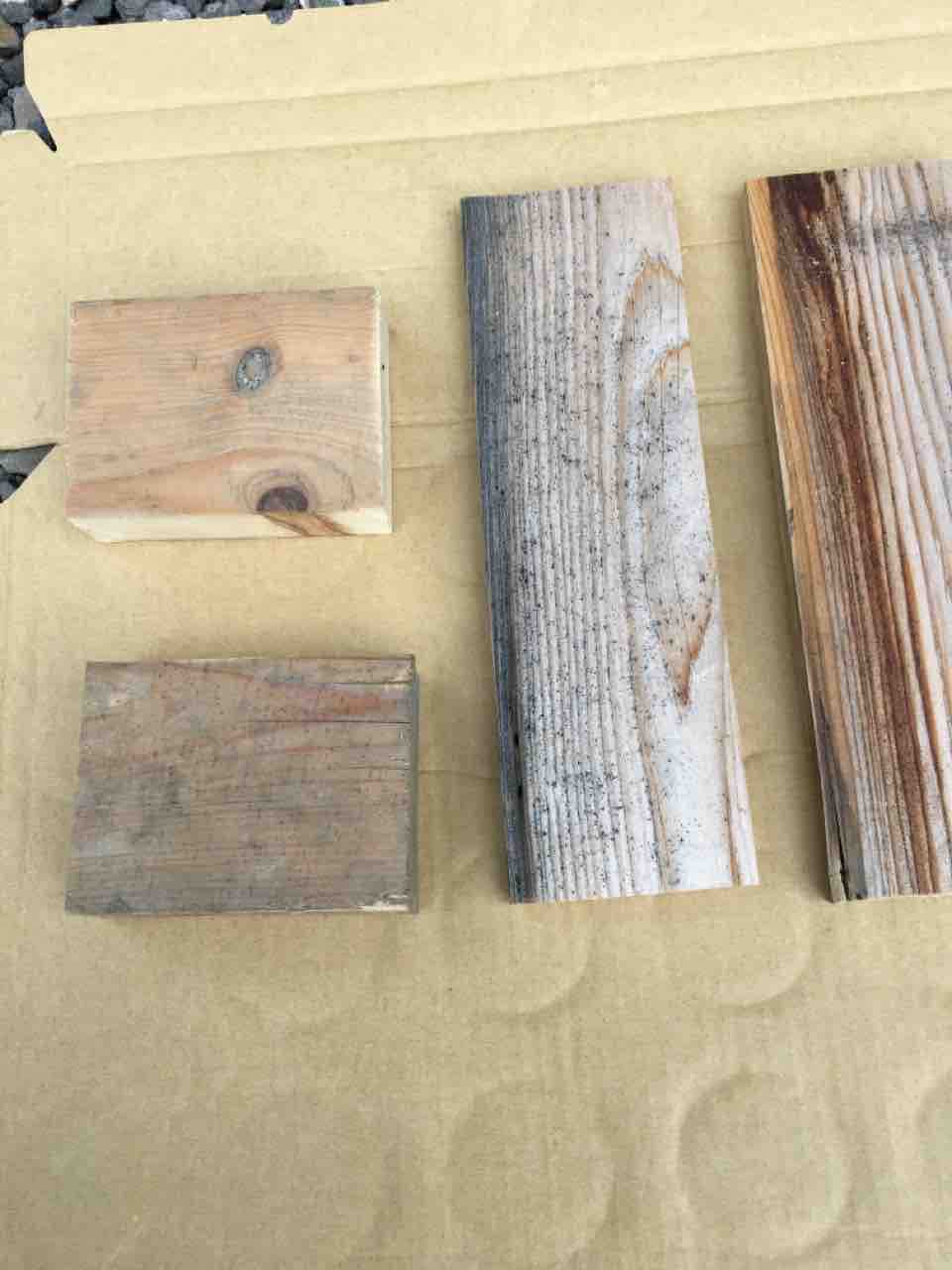

次に船体に取り付けるための木材を加工します。
カットしました。

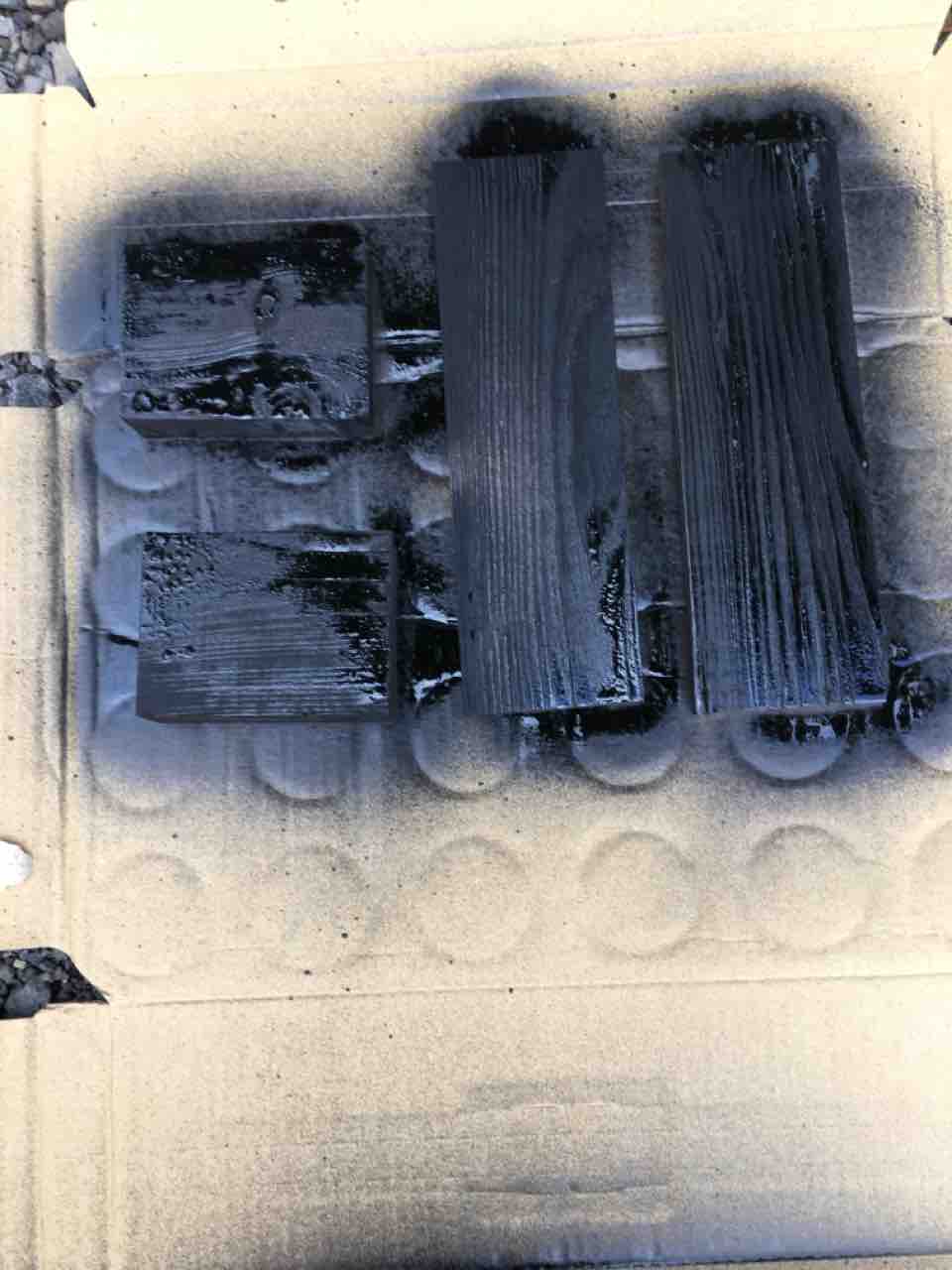

腐食防止のため塗装します。

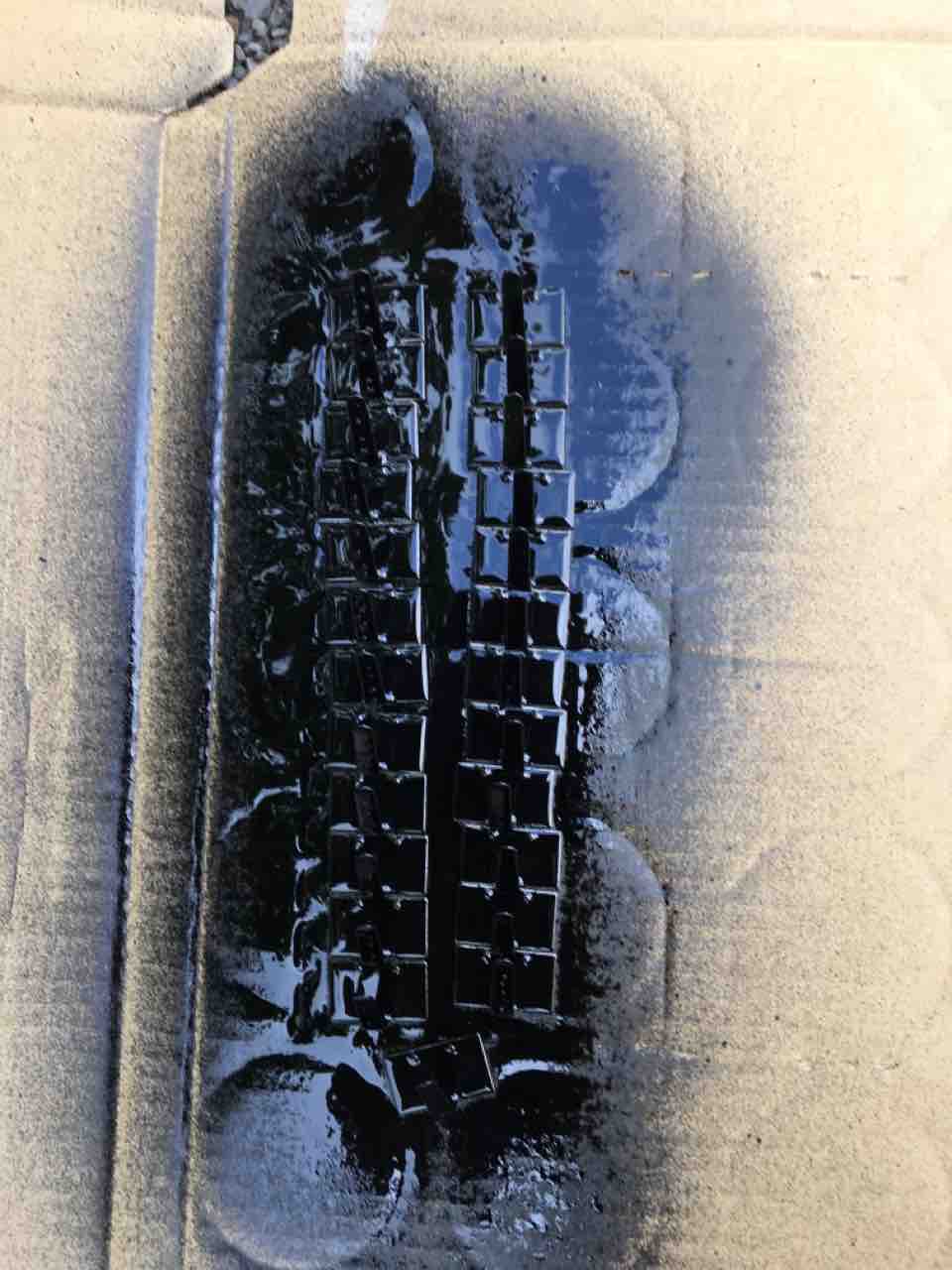

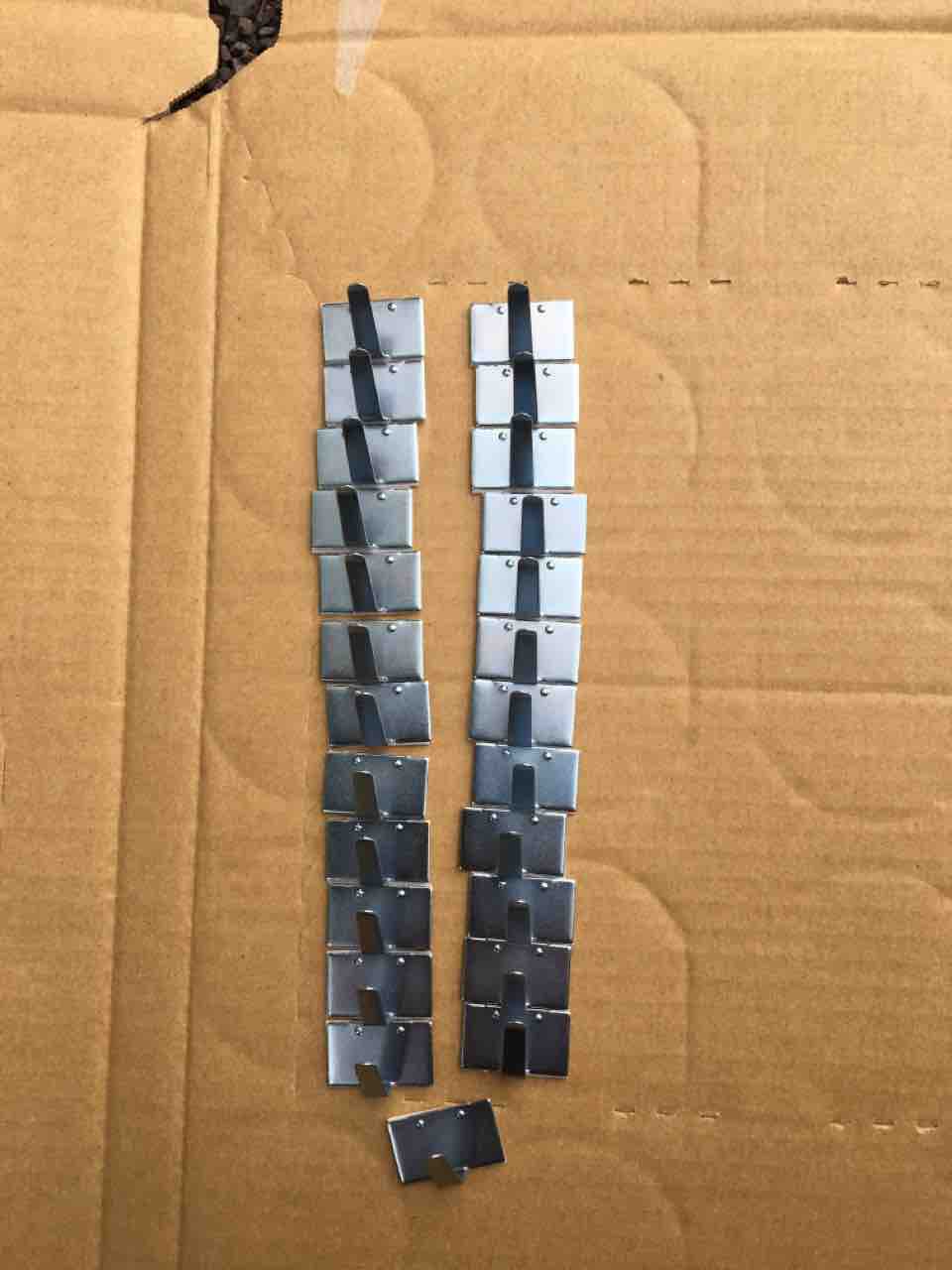

こちらは配管チューブを船体に固定する為の金具です。こちらも塗装します。
２度塗りしました。

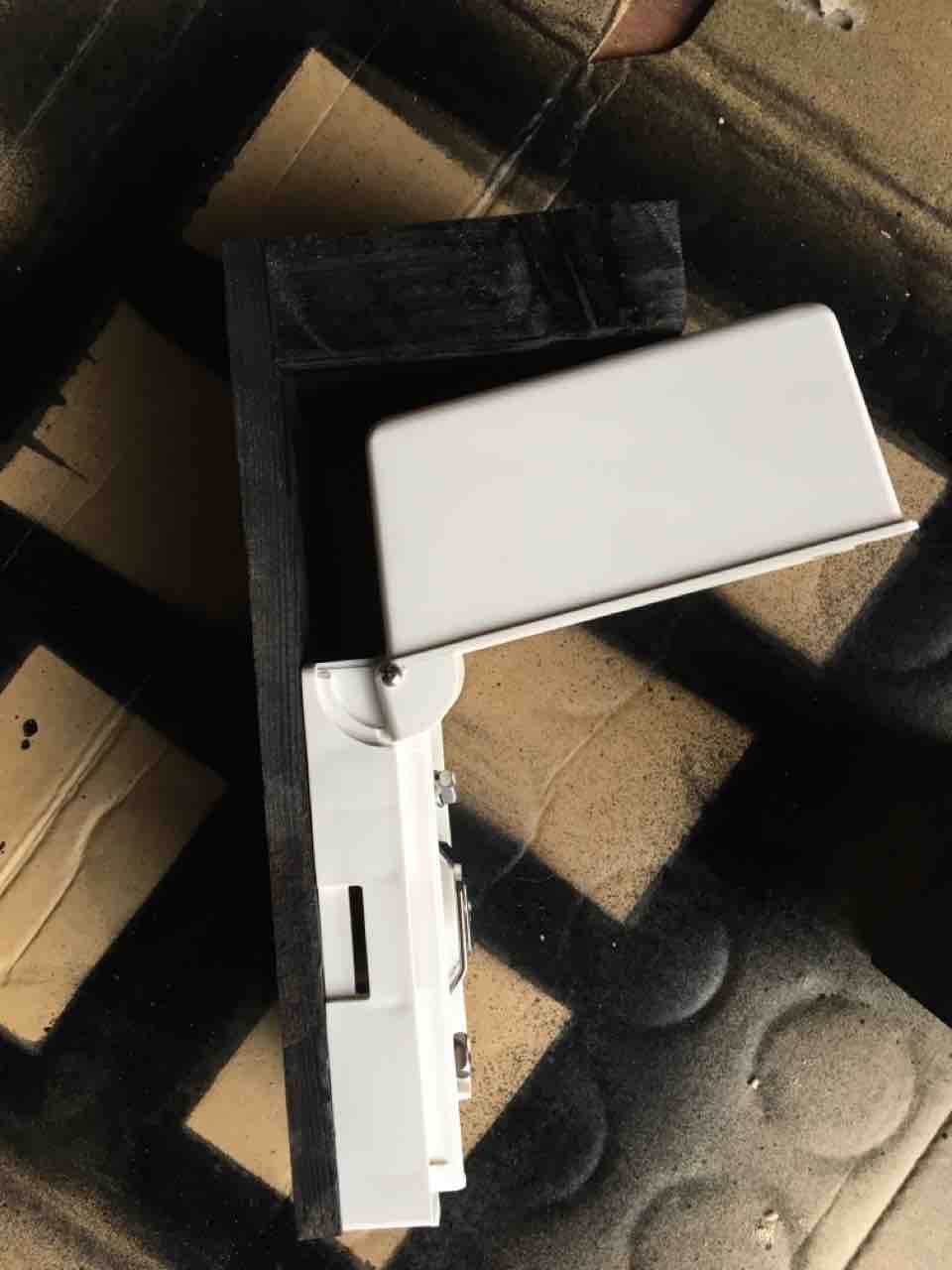

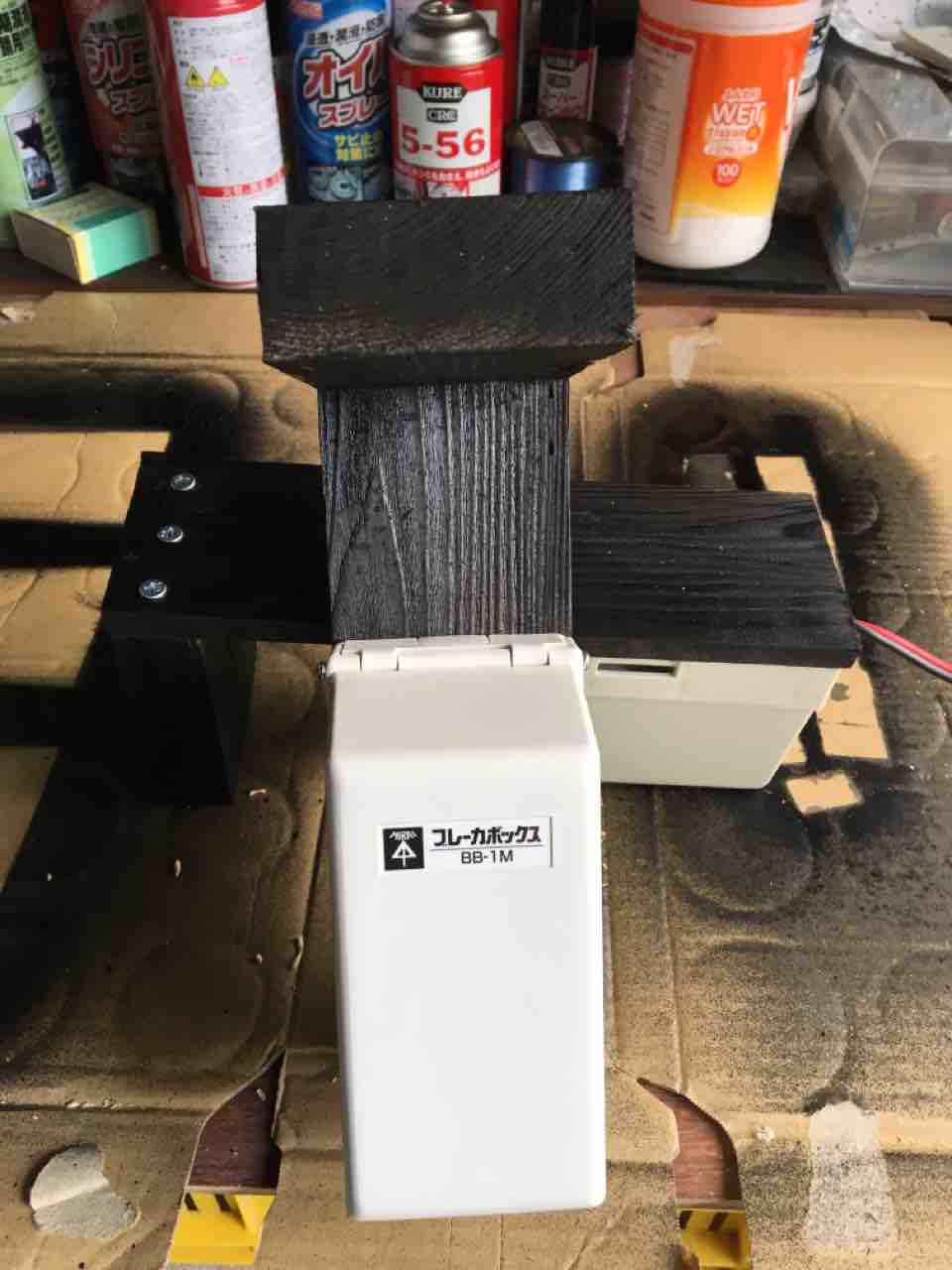

コンセントボックスを木材に取り付けました。

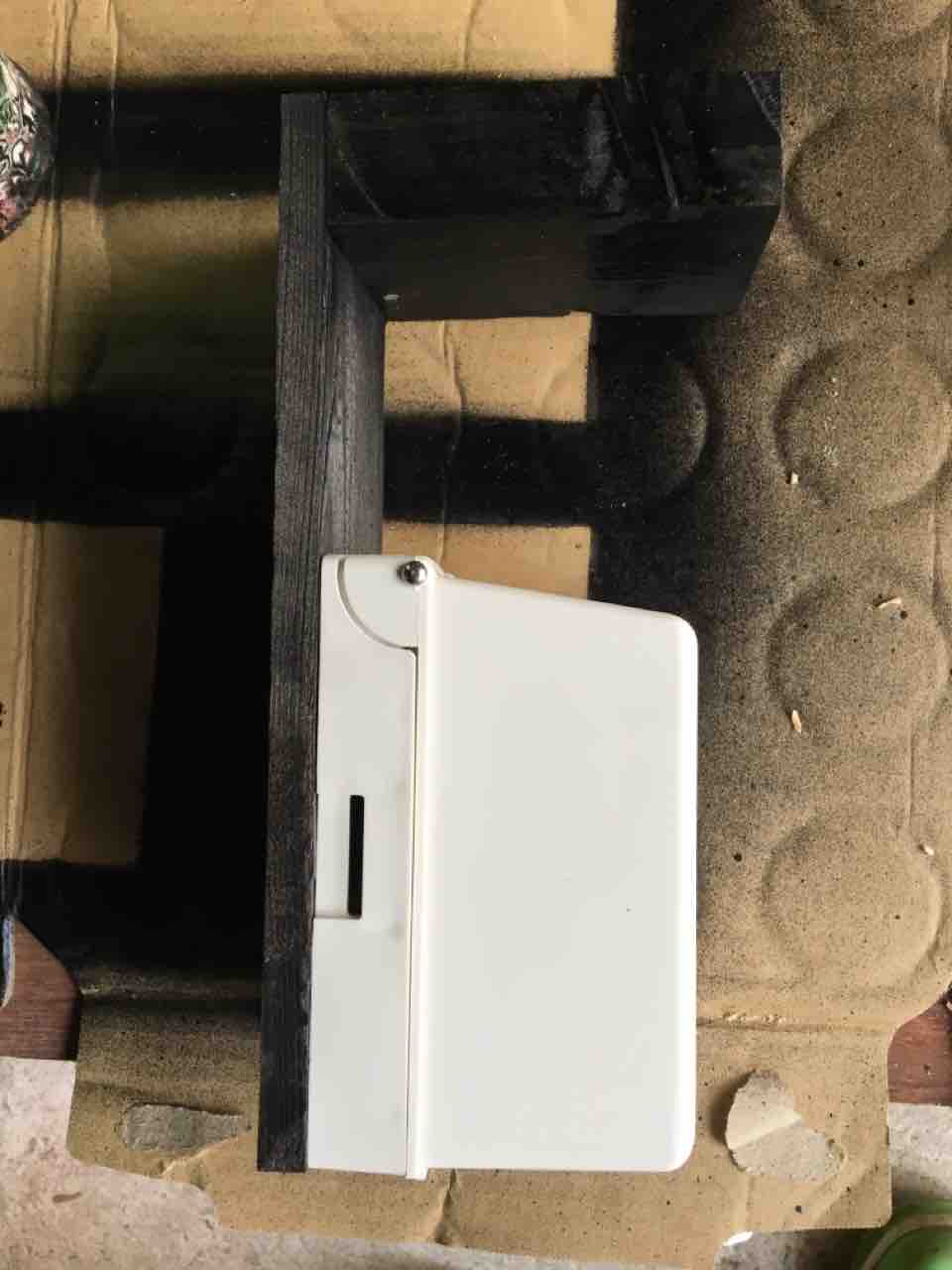

こんな感じです。
コンセントボックスを開いても大丈夫です。
家でできる事はここまでです。
後日かつ丸に取り付けに行きました。

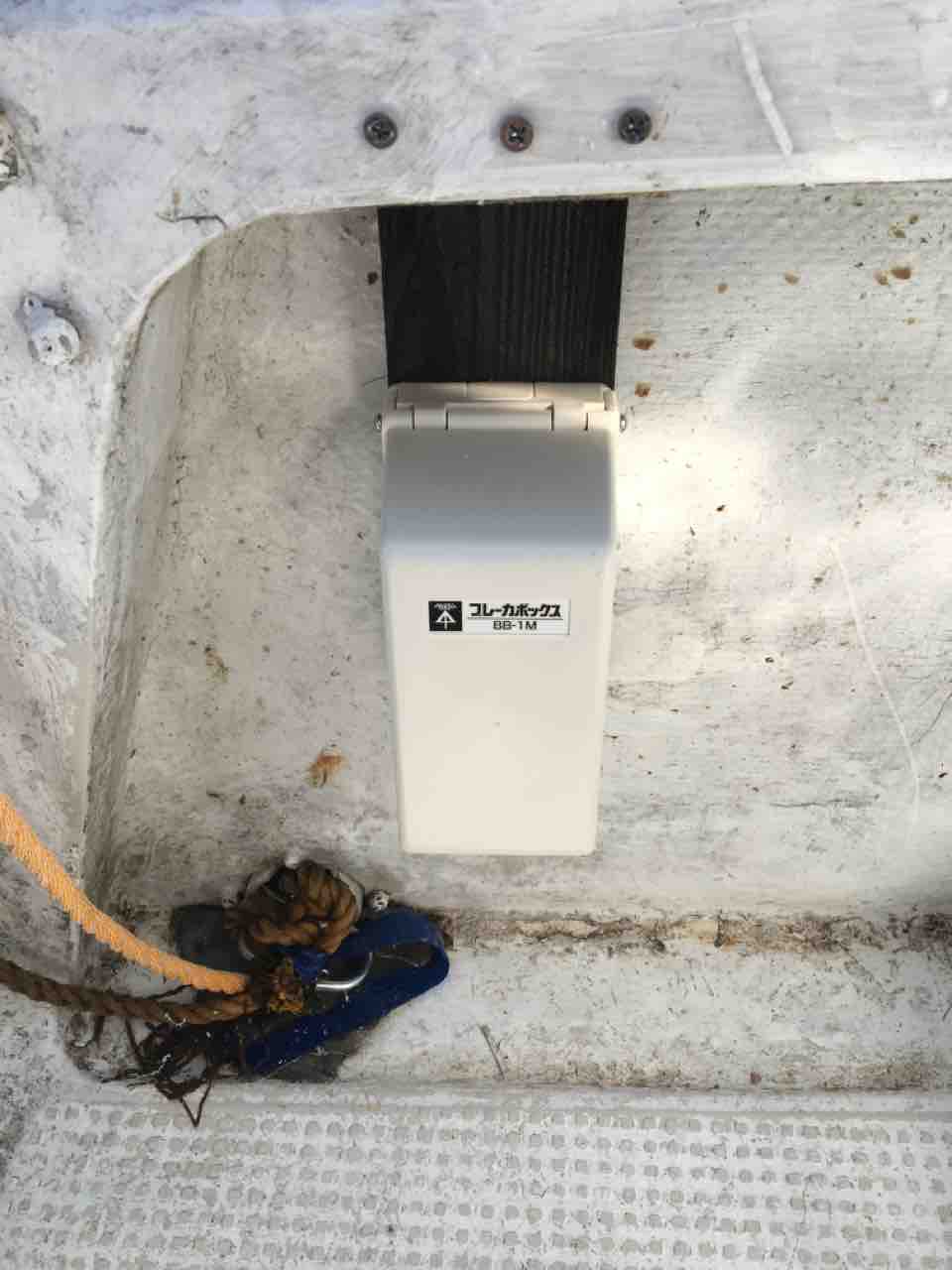

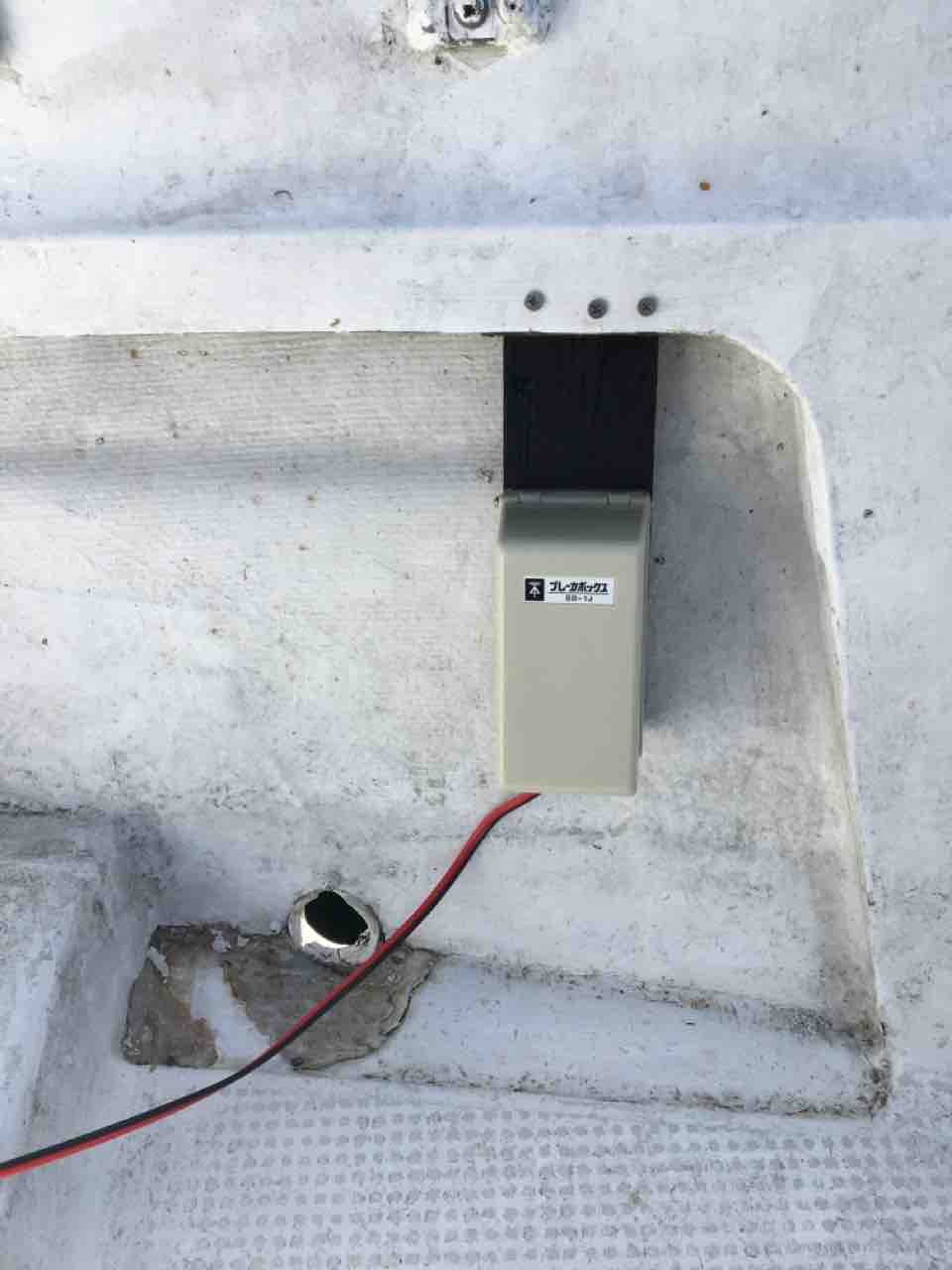

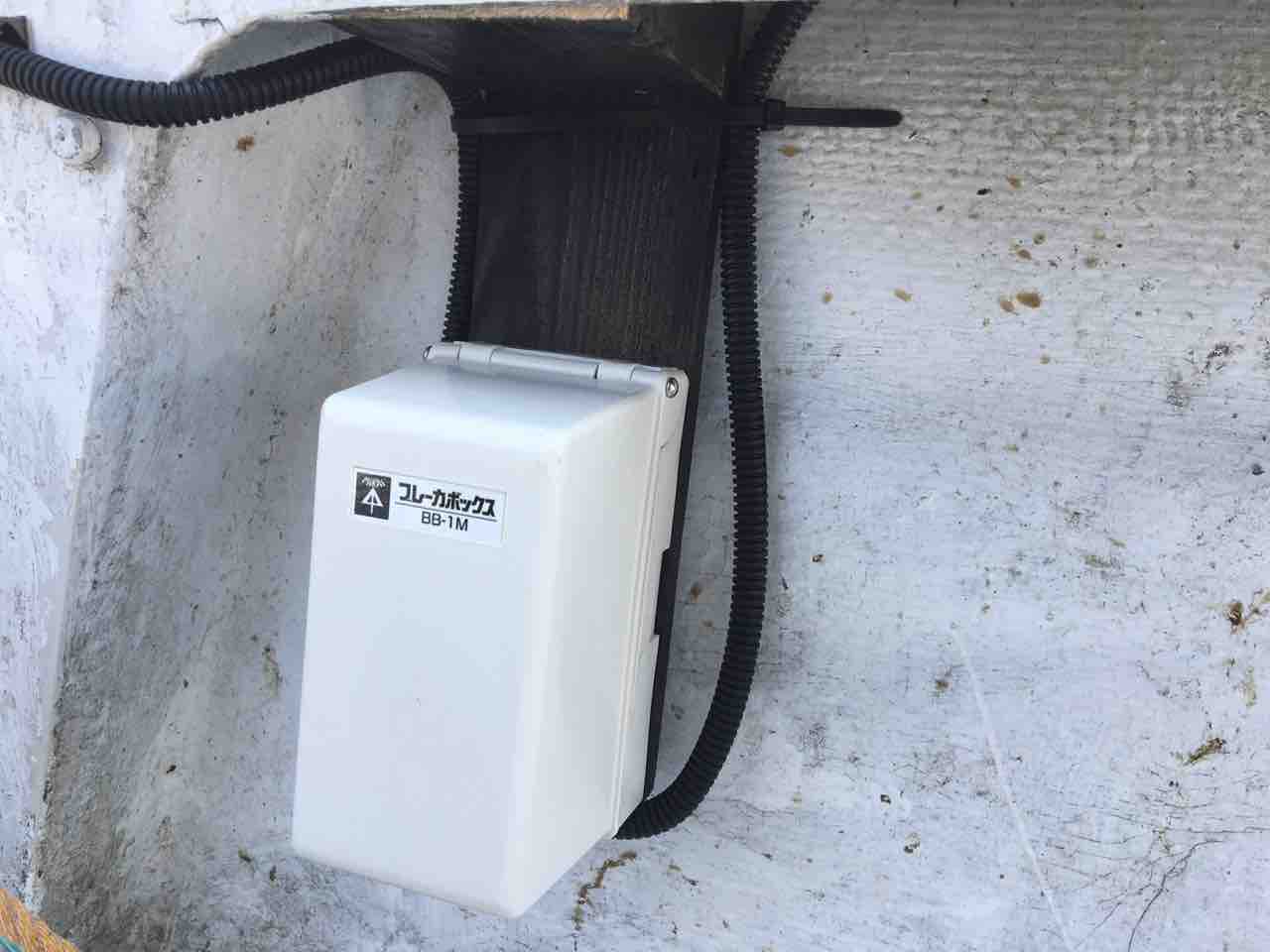

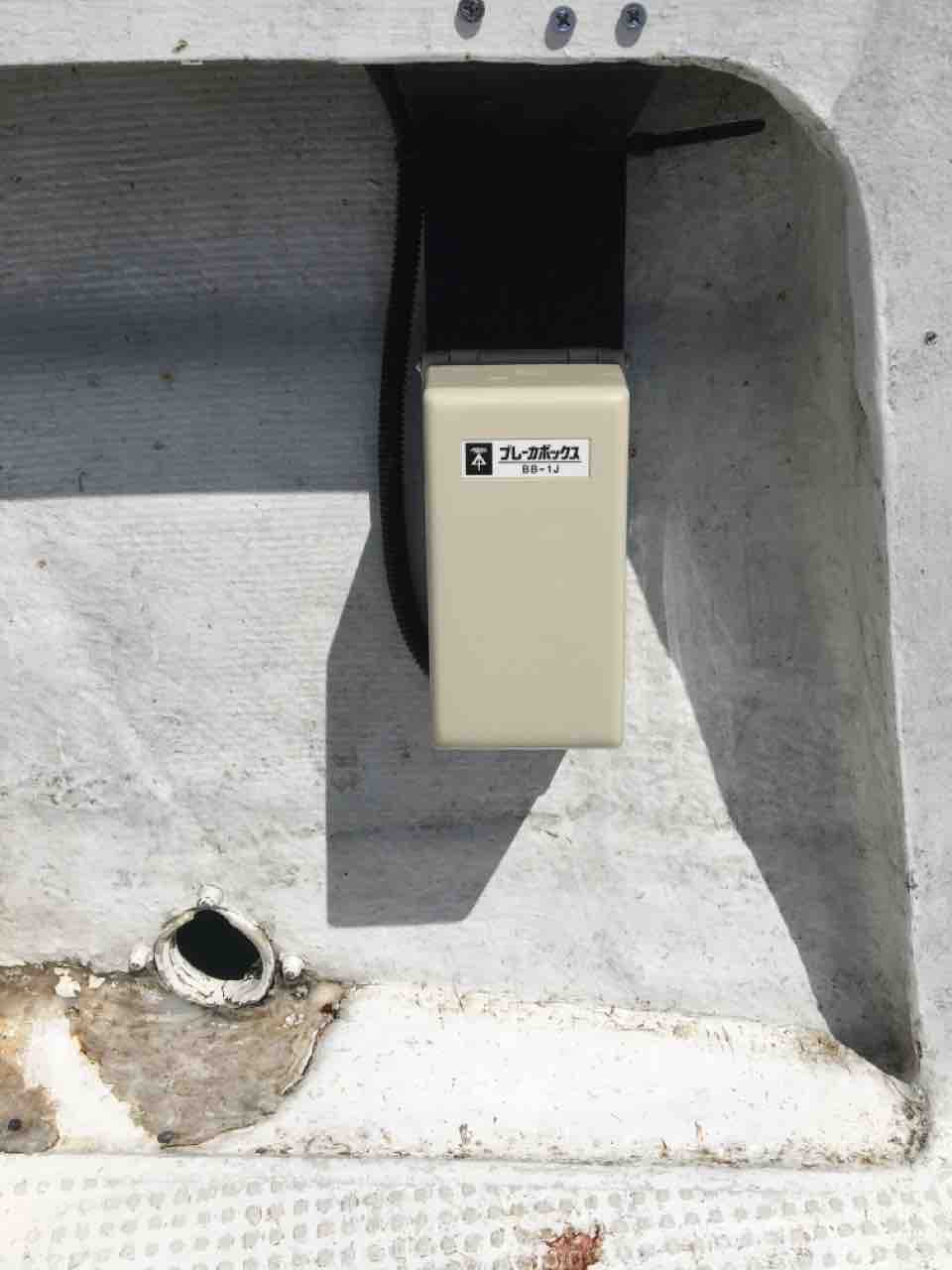

取り付け位置を確認したら、ドリルで穴を開けてステンレスのネジで取り付けます。

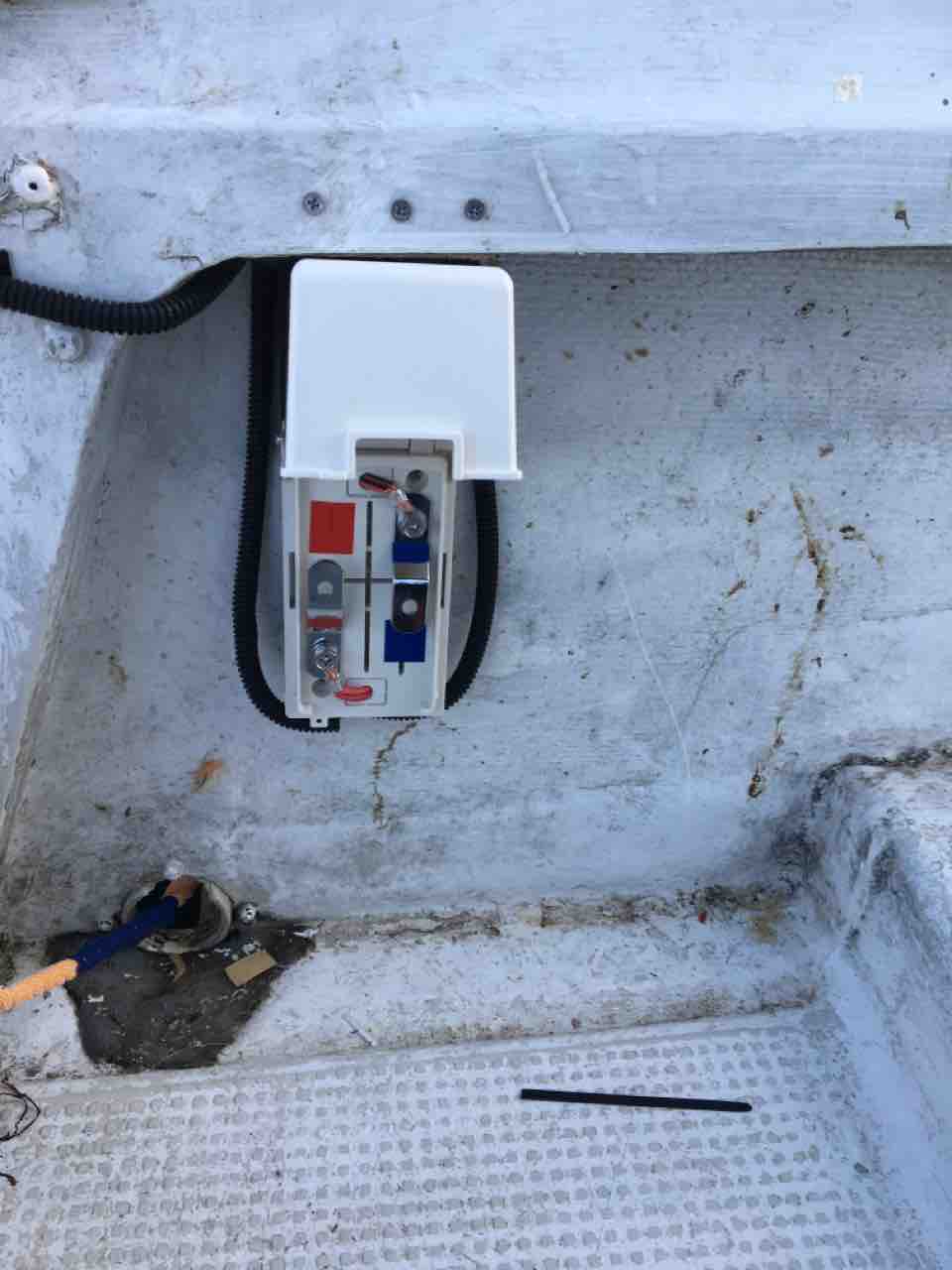

前部用も同様に取り付けます。

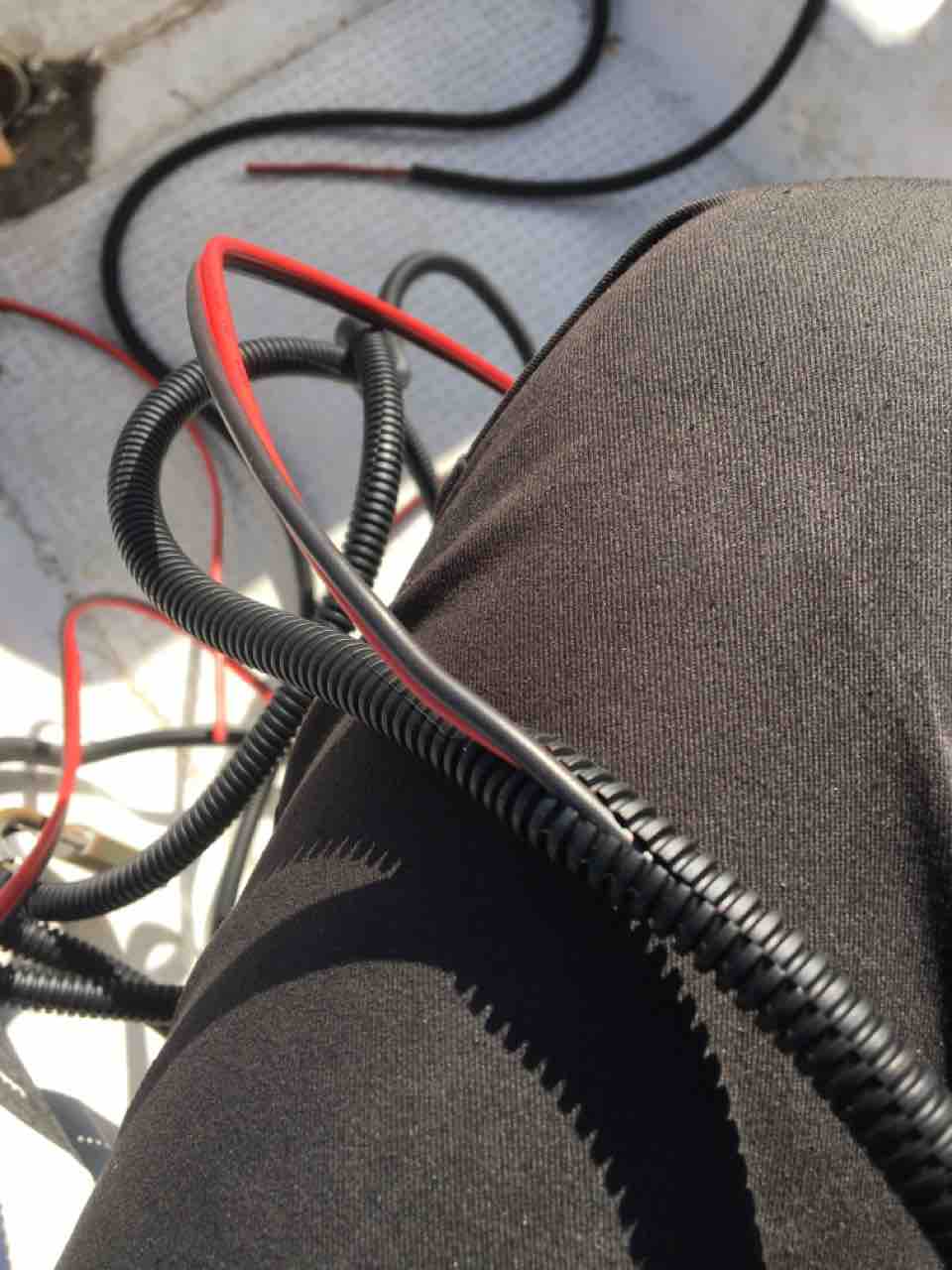

コードを配管チューブに通しますがこれがなかなか通りません。少しずつ通していきますが時間がかかりました。

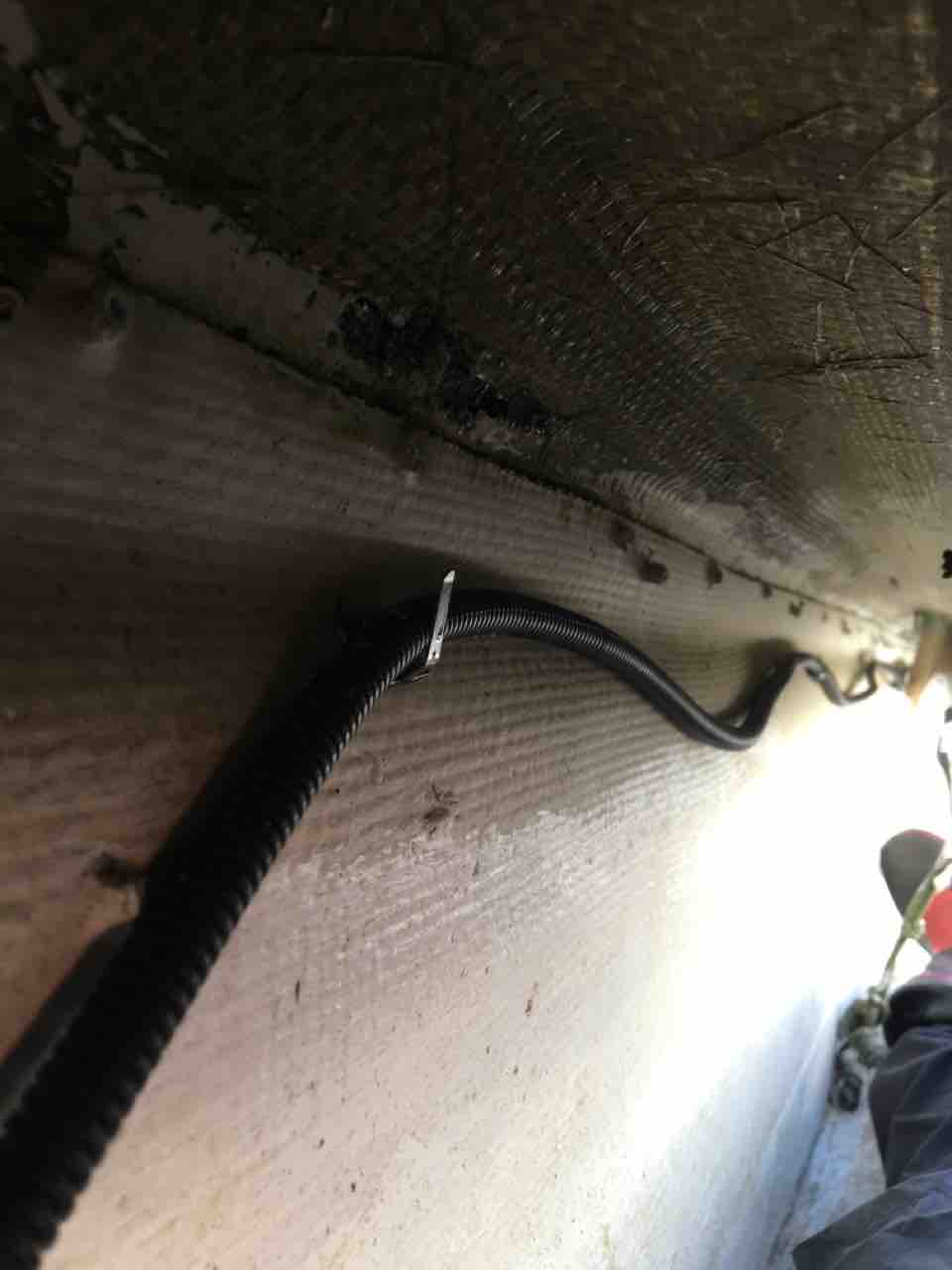

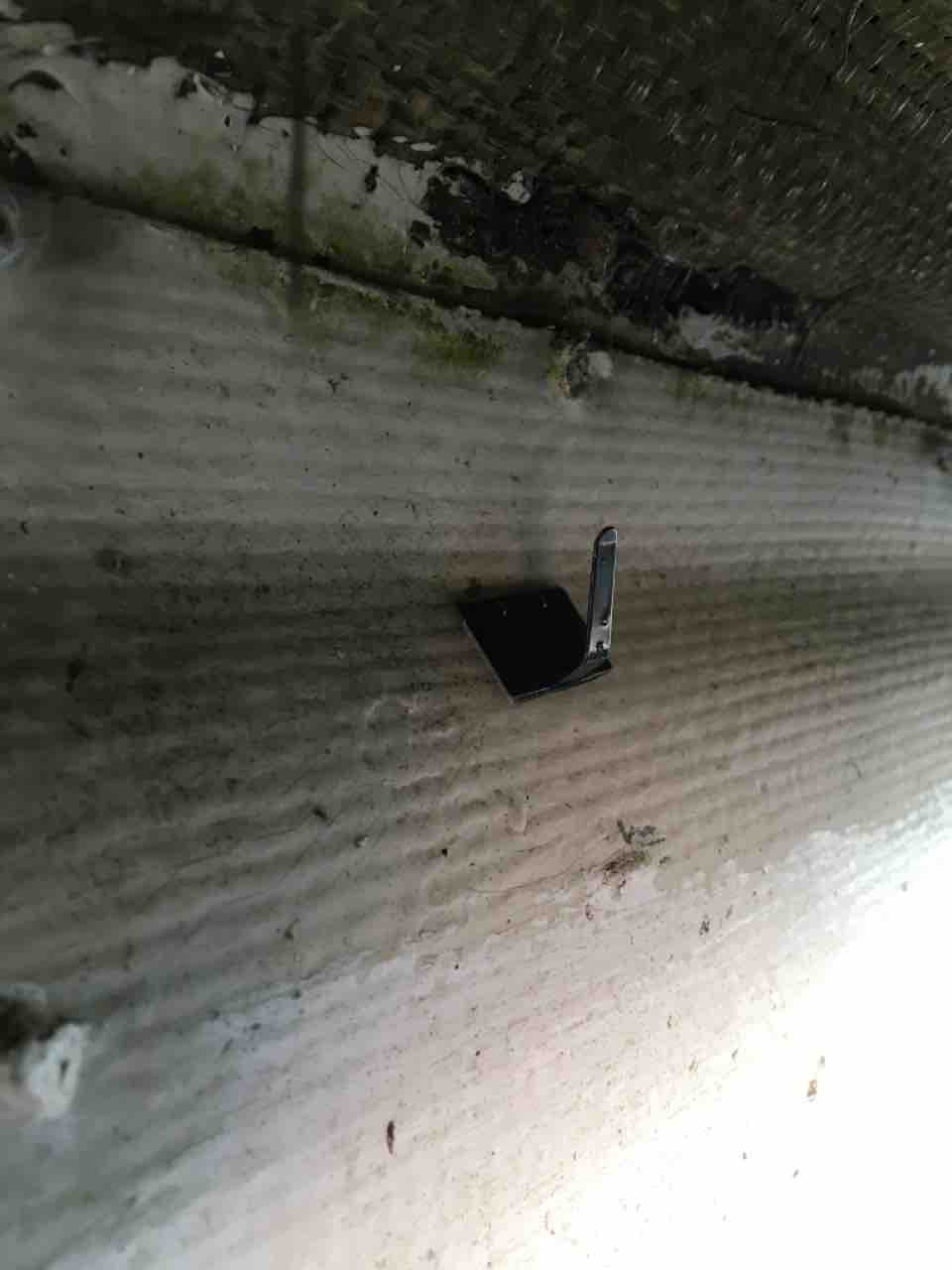

配管チューブ固定用の金具を固定していきます。

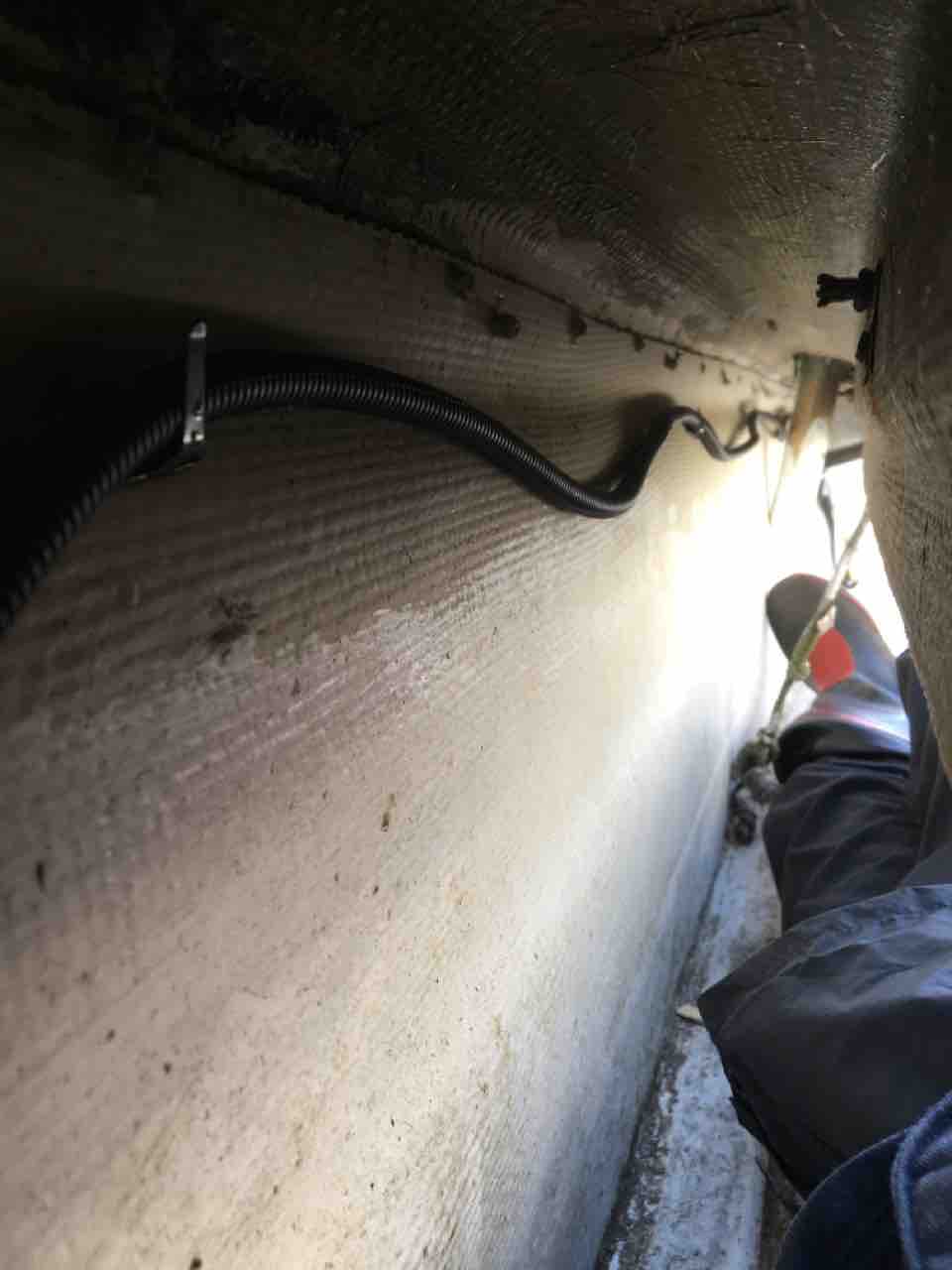

とりあえず配管チューブを這わせます。
船長用のコンセントボックスに配線します。
またまた面倒な作業をします。

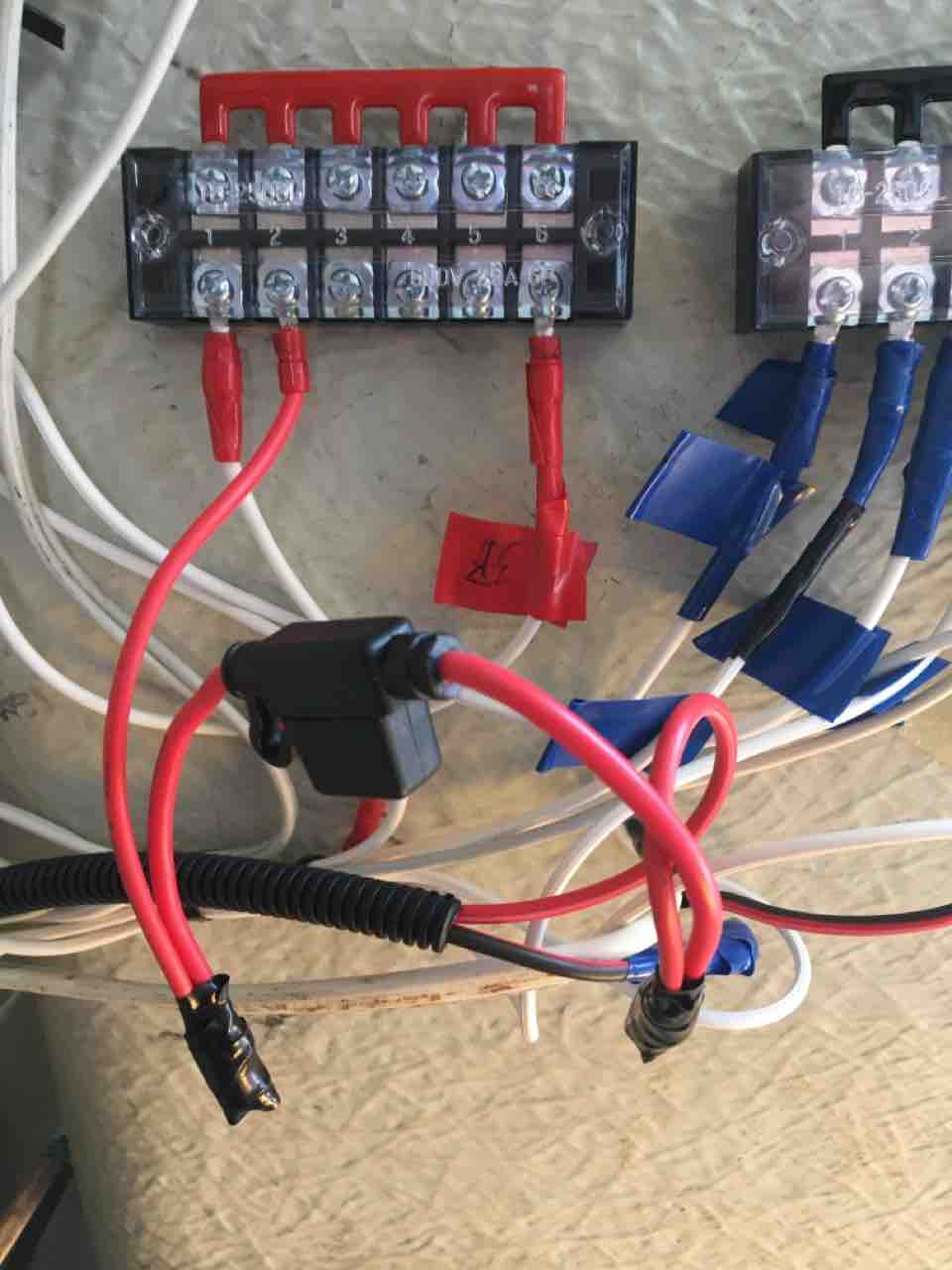

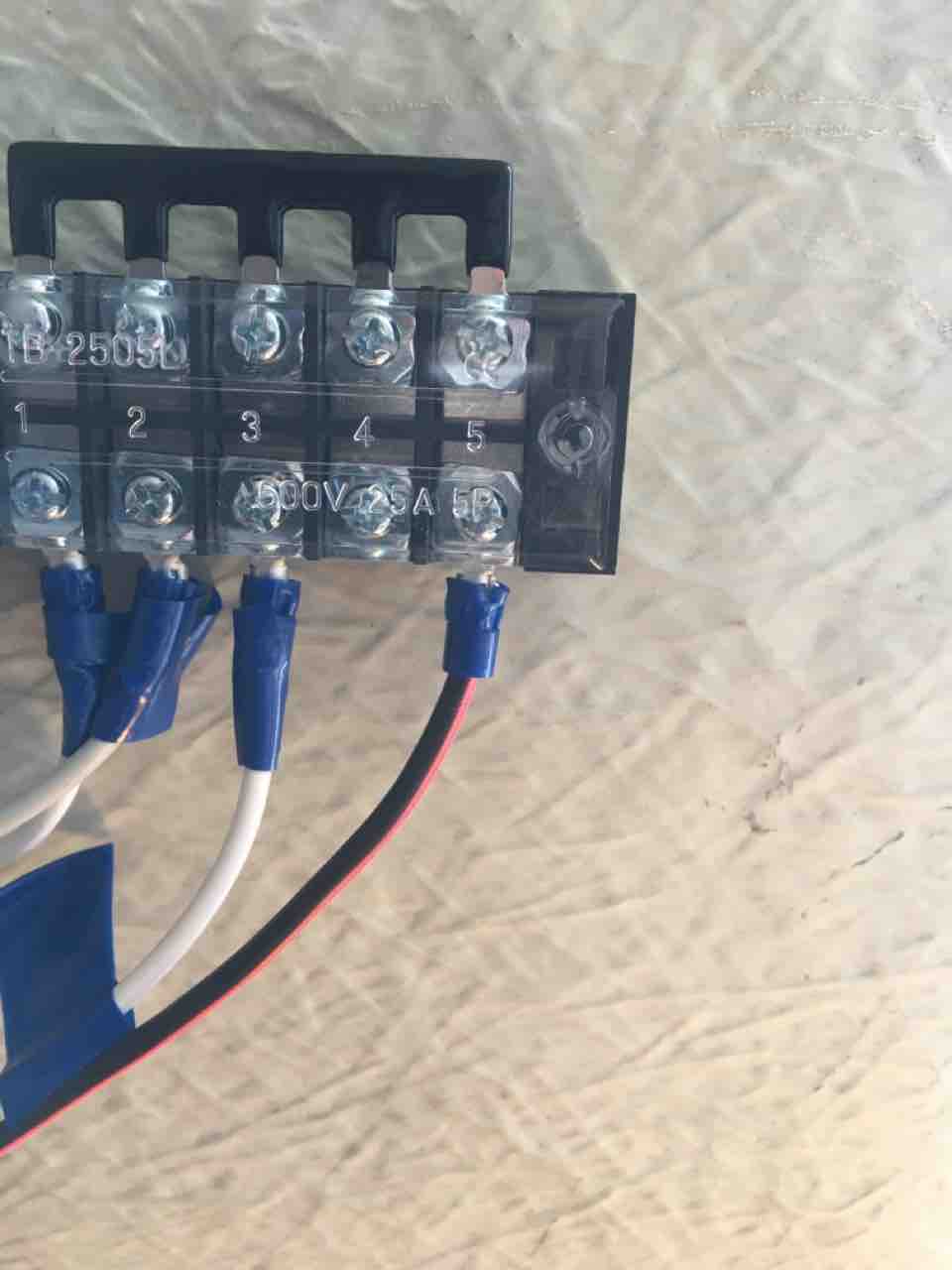

プラスの端子台のところに30アンペアのヒューズを取り付けます。

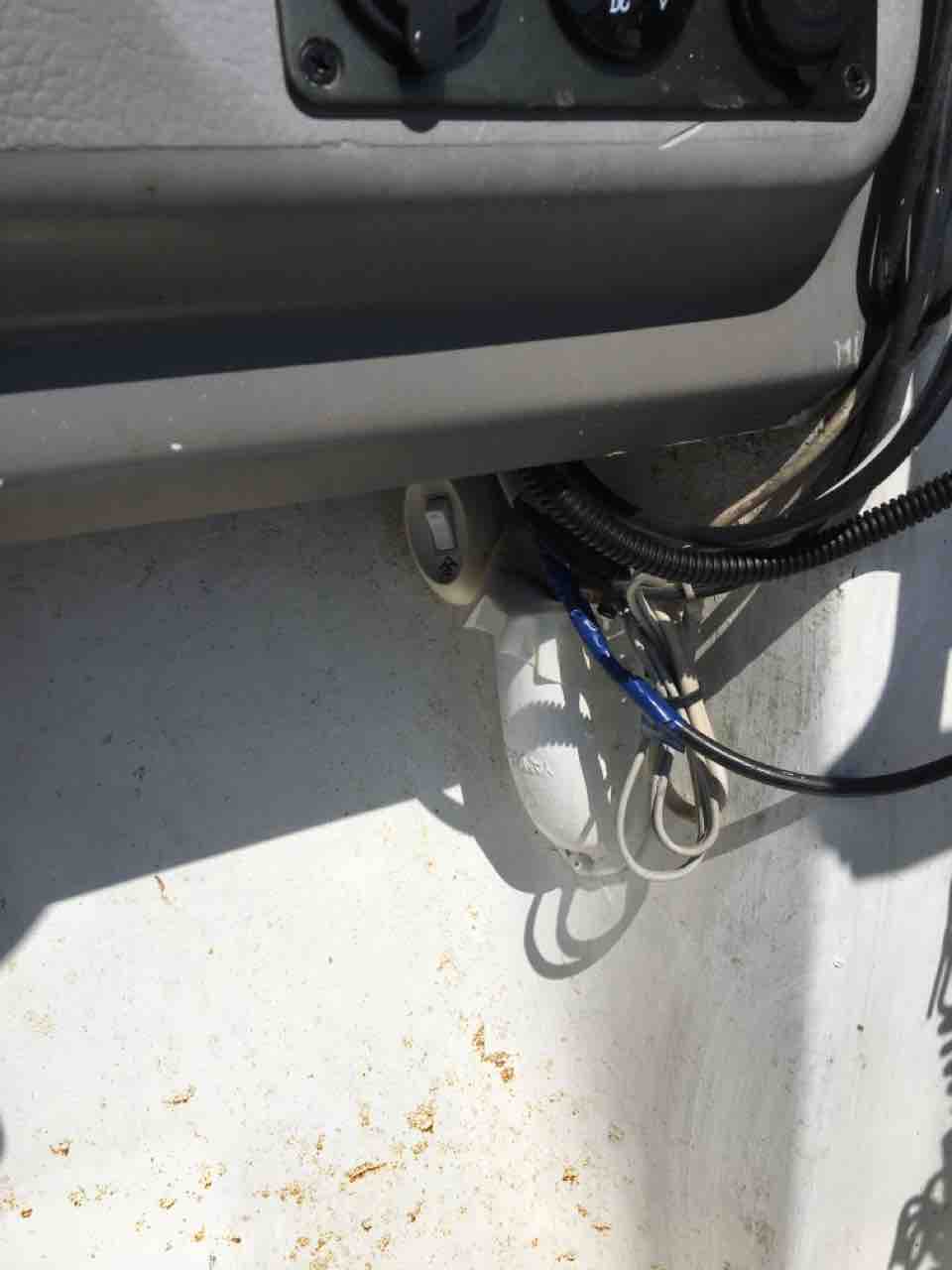

マイナスを接続します。マイナス線を切断してスウィッチの配線を繋ぎます。

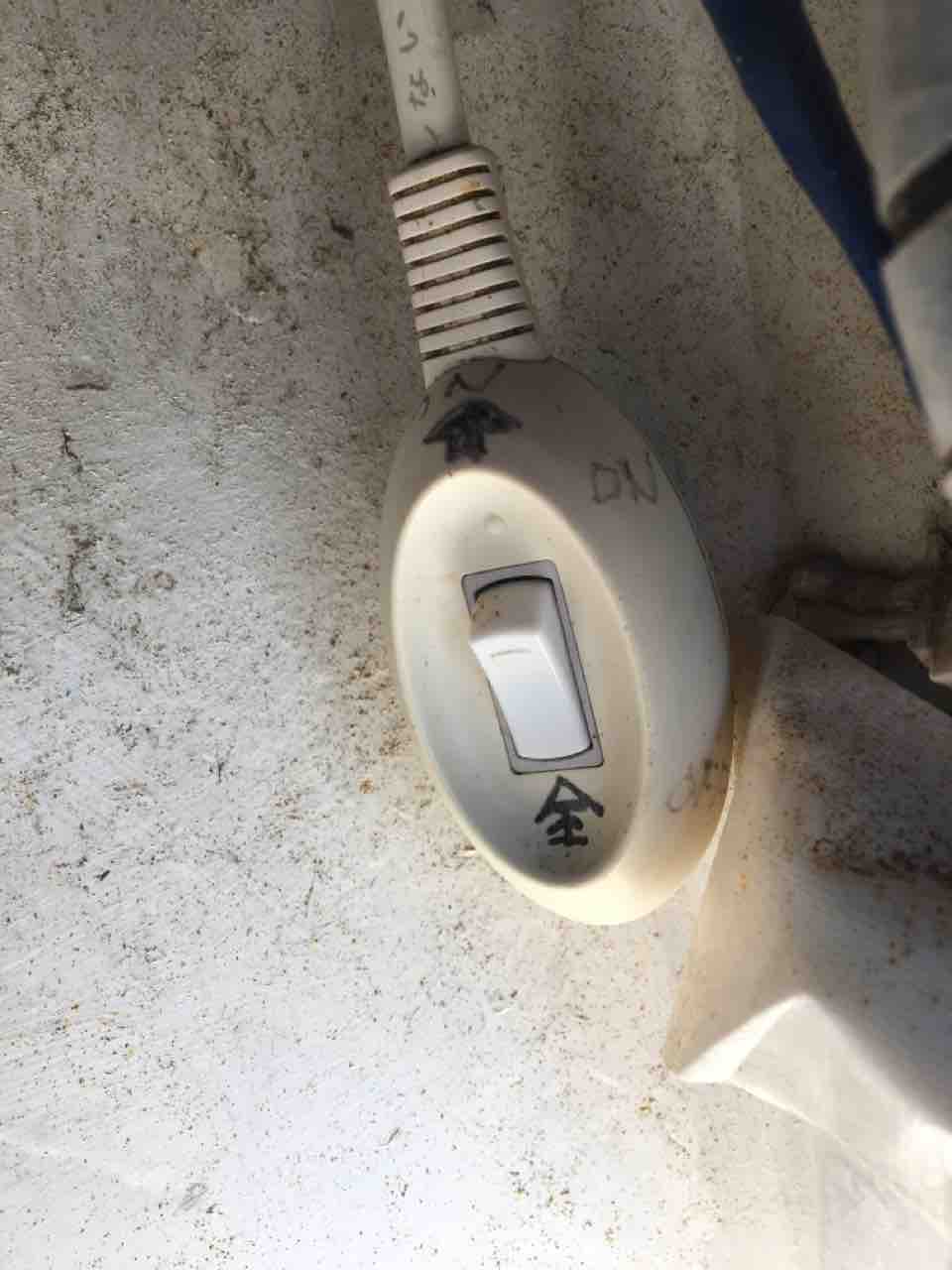

前に使用していたスウィッチを再利用します。
メインスウィッチを入れて電源がきているか確認します。

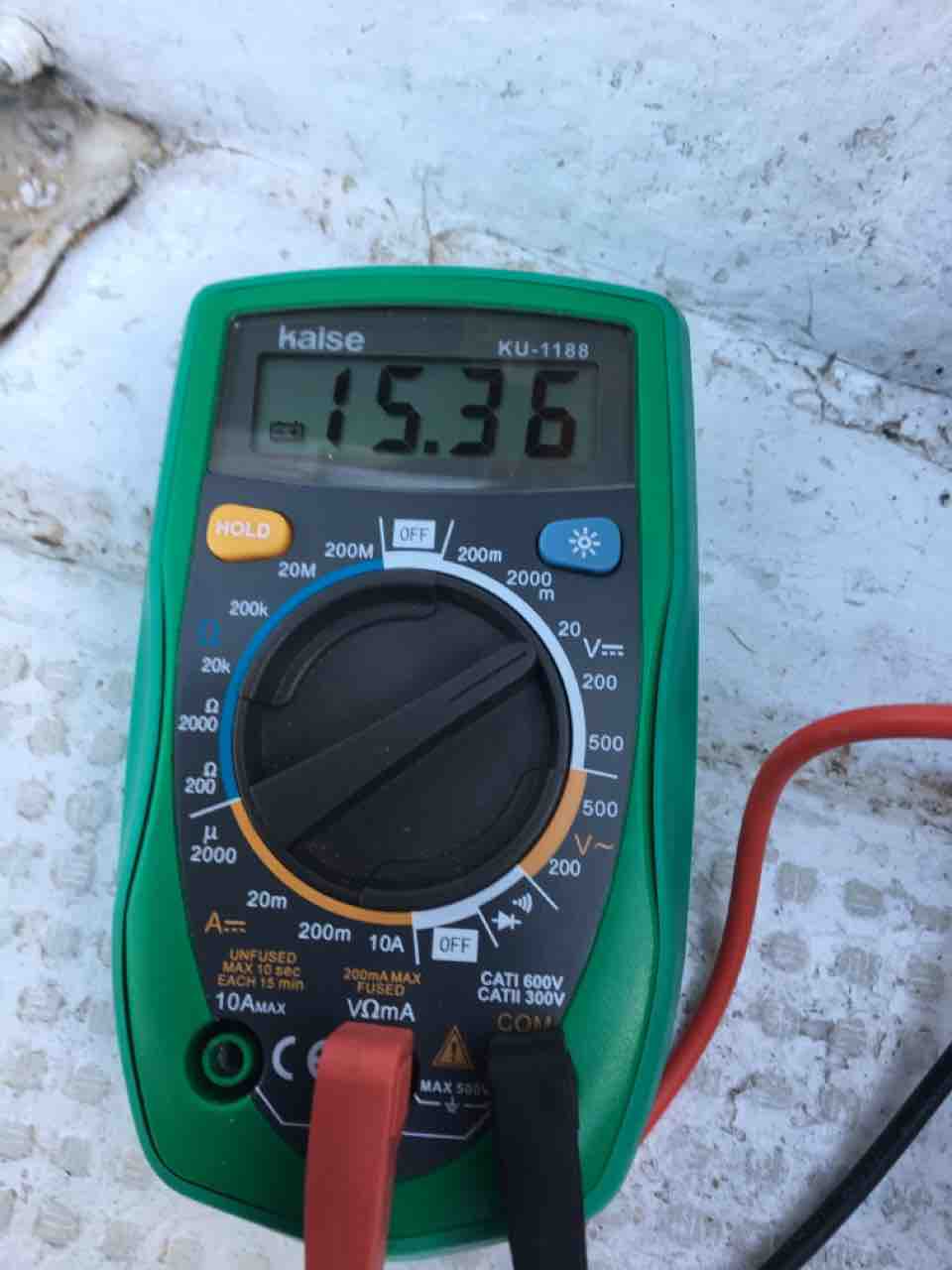

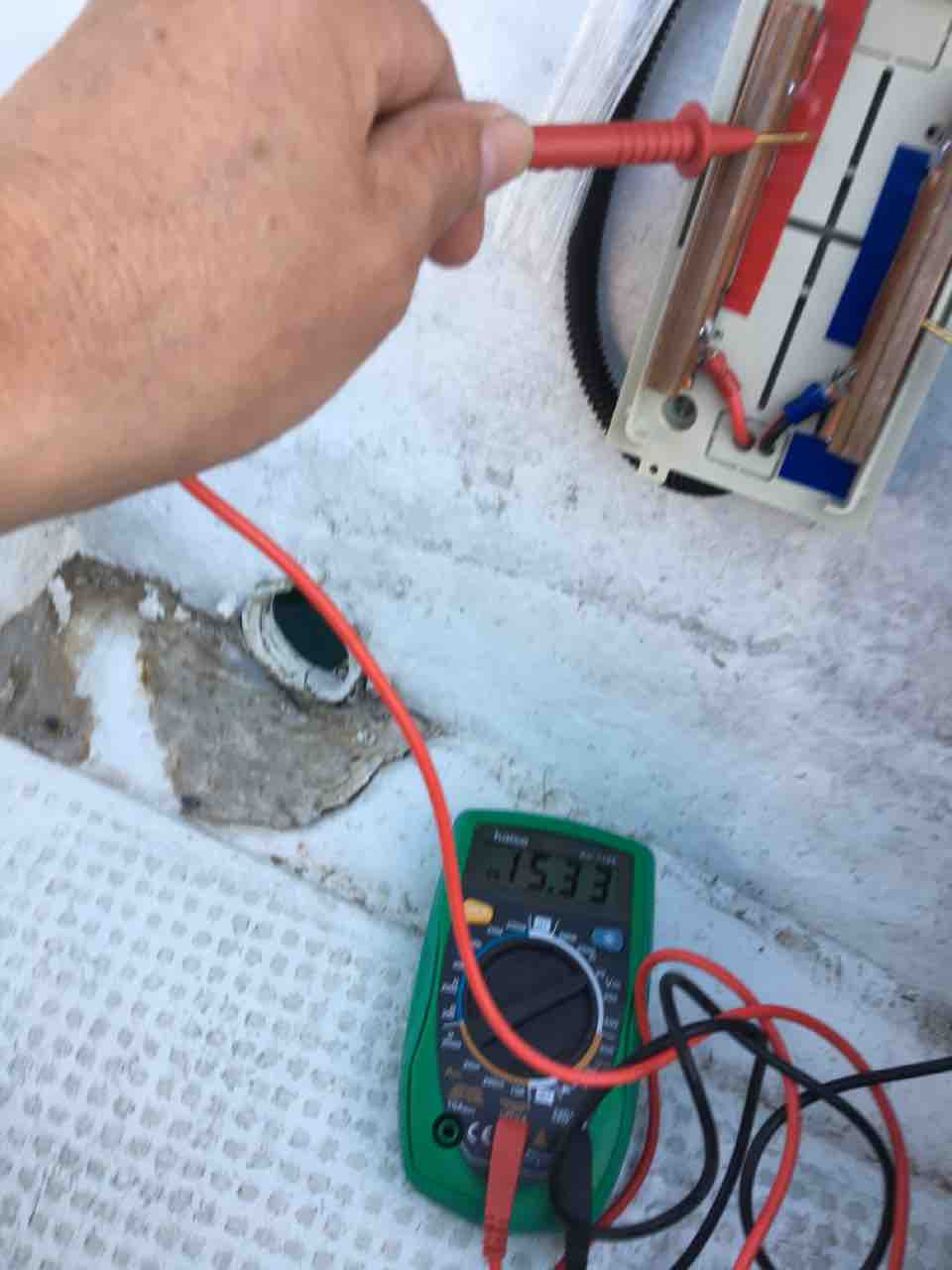

テスターで電圧を測定します。
前部の一番遠いところで、エンジンをかけた状態で15.36Vでした。合格です。
船長用も一応測ります。合格です。

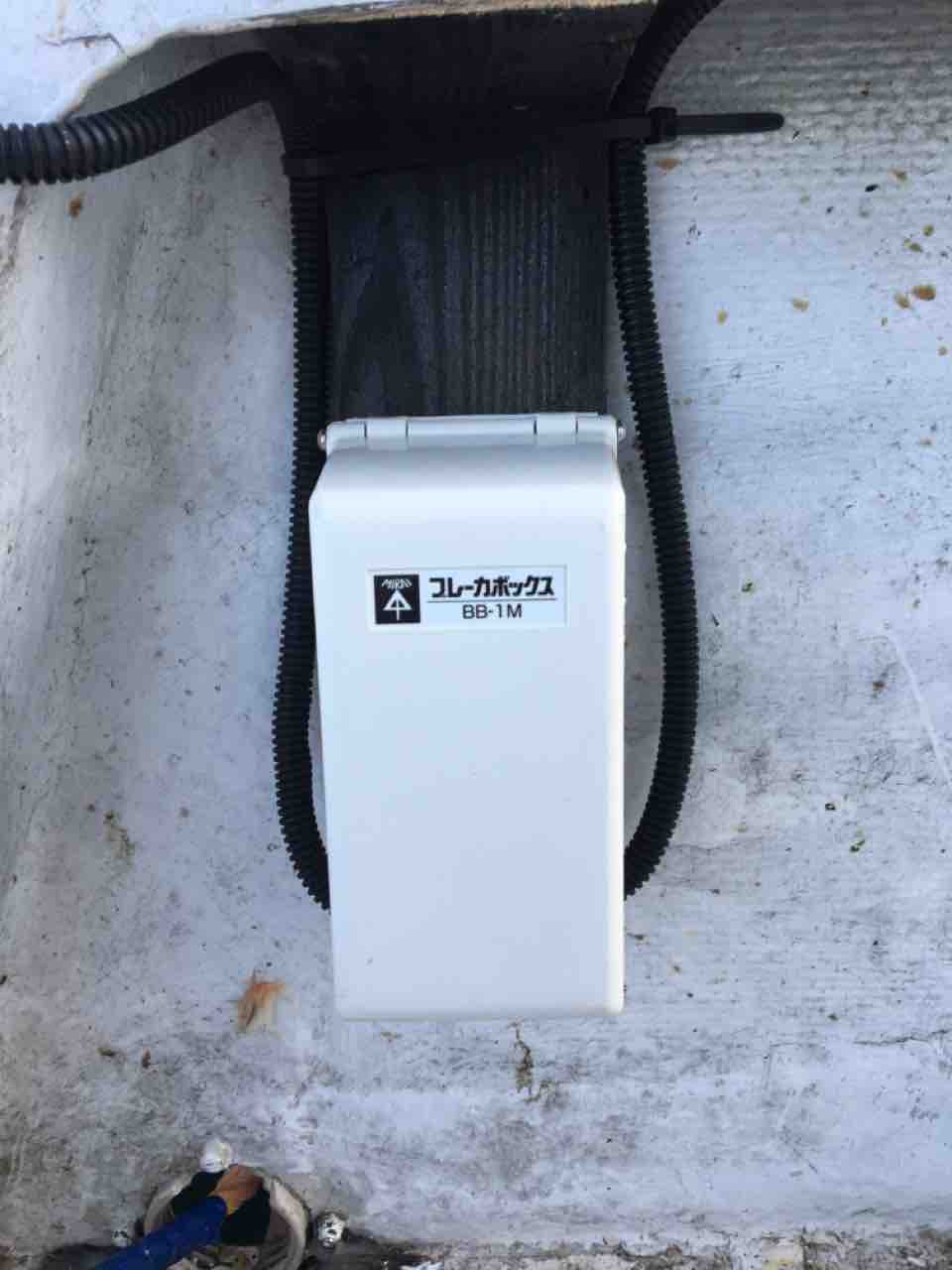

配管チューブを整えていきます。
なかなか上手くまとまりました。
掛かった費用は、細かなネジなどは不足分を買い足しただけですが、材料費8,000円ちょっとで2個の電動リール用電源コンセントボックスを取り付ける事ができました。安く出来ました。
